同步整流芯片 JSTR9110的特性和工作模式簡介
同步整流控制IC JSTR9110采用多樣化VCC供電技術，在不需要輔助繞組供電的情況下，能保證AC-DC控制器在多種輸出電壓條件下，芯片VCC供電都會不出現欠壓。
1. 兼容DCM、CCM和QR反激轉換器
2. 輸出電壓直接供給VCC
3. 150uA低靜態電流
4. 4.5A驅動電流保證MOSFET快速關斷
5. 支持最大200kHz 開關頻率
6. 支持低輸出電壓工作
7. 采用SOP8封裝形式

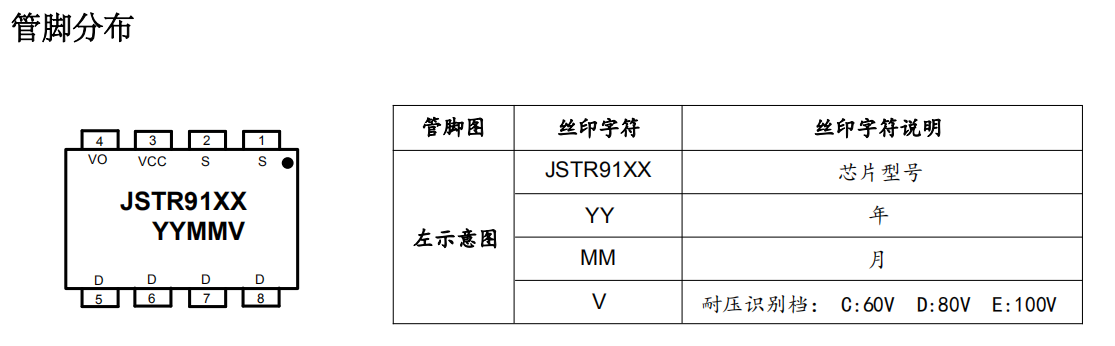

1.2腳 S 芯片接地管腳（GND）
3 腳VCC電源，VCC 和 GND 之間接電容
4 腳VO檢測輸出電壓，給 VCC 供電
5、6、7、8 腳D 漏極電壓檢測腳
同步整流控制IC JSTR9110應用范圍：
l 移動設備充電器
l 適配器
l 反激轉換器
同步整流控制IC JSTR9110當VCC降低到VUVLO2以下時，電路處于睡眠模式，MOSFET不會被打開。在系統上電后的一段時間，由于VCC電壓未達到VUVLO1，功率MOSFET不會被打開，完全由功率MOSFET的體二極管進行續流，直到VCC電壓超過VUVLO1，芯片開始正常開關。
