現在多數各類品牌的手機廠商已經摒棄5V1A充電器，多數用到5V2A或18W、36W、60W快充。U6513 也是手機常用到的開關電源芯片，一款5V2A的手機充電器IC，體驗甚佳。

開關電源芯片U6513 是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用 U6513 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。

開關電源芯片U6513 集成有多種保護功能：如 VDD 欠壓保護(UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護(OCP)、短路保護 (FB SLP)、輸出過壓保護 (FBOVP)、過熱保護 (OTP) 和 VDD 箝位等。U6513 還集成有電源系統單點失效保護，在 FB 上拉電阻開路、FB 下拉電阻開路、FB 下拉電阻短路、輸出二極管或者 SR 開路、輸出二極管或者 SR 短路、變壓器繞組短路、RCS 開路等故障條件下均能實現保護。

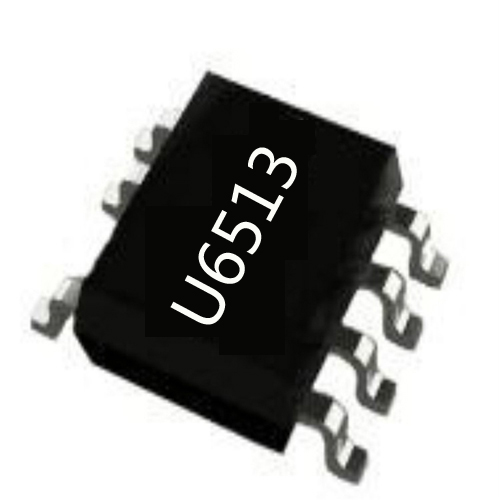

開關電源芯片U6513 封裝SOP-7 ，管腳功能如下：

1 VDD 芯片供電腳。

2 、3FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

要做好手機影像，光學系統、感光元件、充電器芯片的處理以及算法等各個環節都至關重要，友恩開關電源芯片使命必達，為你呈現最佳狀態。
