電源管理芯片U6773V 具有節能環保特性，而且電磁兼容性較強，外圍電路也很簡單。原邊反饋/內置MOSFET內置環路補償，省去額外的補償或濾波電容提高系統效率優化降頻曲線和減小電磁干擾，可實現輕載無異音多模（Multi-Mode）控制的高精度原邊反饋控制（PSR）恒流恒壓（CC/CV）控制器。

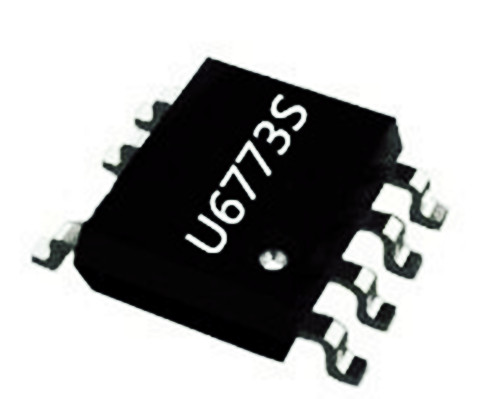

U6773s

電源管理芯片U6773V 主要特性：

▲ 內置650V高壓MOSFET

▲ 多模式控制，六級能效標準

▲ 優異的動態響應能力，工作穩定，無異音

▲ SR（同步整流）兼容性高，提供了極為全面的輔助功能

▲ 包含輸出欠壓保護、輸出過壓鉗位、輸出欠壓提醒等功能

▲ 封裝SOP-8

電源管理芯片U6773V內置電壓降極低的功率MOSFET以提高電流輸出能力，提升轉換效率并降低芯片溫度。處于開關工作模式，只適用于DCM和QR工作模式的開關電源系統。當芯片檢測VDET<-400mV，控制器驅動功率MOSFET開啟；當芯片檢測到功率MOSFET流過的電流降低到閾值-10mV時，控制器驅動功率MOSFET關閉。
