為何電源芯片TB5806能替代OB2512呢?

返回列表 來源: 查看手機網址
掃一掃!為何電源芯片TB5806能替代OB2512呢?掃一掃!
瀏覽:- 發布日期:2020-01-15 16:49:01【
電源芯片TB5806是銀聯寶科技自主研發的一款芯片,它是跟昂寶OB2512可以腳位兼容的。接下來,一起來了解下為何電源芯片TB5806能替代OB2512的呢?
一、概述:
電源芯片TB5806是一款高性能準諧振(QR)初級側調節(PSR)PWM電源開關,具有高精度CV / CC控制,是充電器應用的理想選擇。
1.在CV模式下,采用多模式QR控制,它使用AM(幅度調制)模式和(調頻)FM模式的混合來提高系統效率和可靠性。
2.在CC模式下,IC使用PFM控制線路和負載CC補償。 IC可以實現快速動態響應。
3.內置的電纜壓降補償(CDC)功能可提供出色的CV性能。
4.集成了欠壓鎖定(UVLO),VDD過壓保護(VDD OVP),逐周期電流限制(OCP),短路保護(SLP),片上熱關斷,VDD鉗位等功能和保護功能。
二、特征:
1.內置700V電源BJT
2.率的準諧振初級側調節(QR-PSR)控制
3.多模PSR控制,快速動態響應
4.內置動態基礎驅動器,音頻無噪音操作
5.±4%CC和CV調節,低待機功率<70mW
6.CV模式下的可編程電纜壓降補償(CDC)
7.內置交流線路和負載CC補償
三、管腳信息:

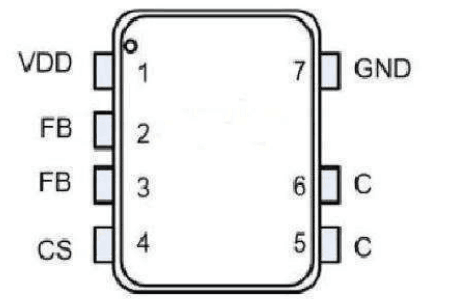

TB5806腳位圖


1腳VDDD是電源引腳
2腳FB是系統反饋和準諧振檢測引腳。
3腳NC是無連接
4腳CS是電流檢測輸入引腳。
5-6腳是內部電源BJT集電極引腳
7腳GND是接地引腳
電源芯片能替代OB2512的相關資料就到這里了,如果你想要了解更多詳細資料信息或樣品測試,歡迎聯系銀聯寶科技。
