馬達電機的設備實現節能是當前的重要課題。實現馬達電機自身的節能化當然重要，而采用高效率的馬達電機驅動或控制方法也非常重要。電機驅動電源管理芯片U6202SC應用成本低，性能高度集中，綠色環保，使用率高，大家可以了解下！

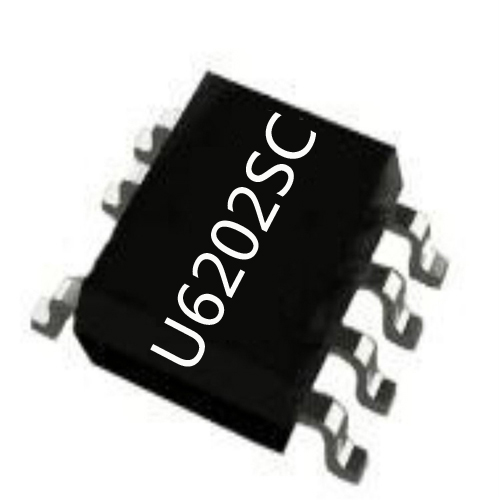

電源管理芯片U6202SC腳位分析：

1SEL 在SEL和GND之間連接一個電容器（通常值為10-47nF），集成電路將在CC/CV模式下工作。如果SEL引腳被浮動，IC將只能在CV模式下工作。

2 VDD表示器件的意思，即器件內部的工作電壓(接電源)，這里是電源引腳。

3 FB反饋引腳。回路調節是通過將一個光耦合器連接到這個針腳來實現的。PWM占空比由該針腳電壓和針腳4處的電流感測信號決定。

4 CS表示是由控制芯片發出的選擇輸出對象的信號，就相當于選中信號的目的地。這里是電流檢測輸入引腳。

5、6 DRAIN內部功率管的漏極。

7 GND表示公共端的意思，也可以說是地，但這個地并不是真正意義上的地。是出于應用而假設的一個地，對于電源來說，它就是一個電源的負極。它與大地是不同的。有時候需要將它與大地連接，有時候也不需要，視具體情況而定。這里是接地引腳。

電源管理芯片U6202SC主要特點：

*支持DCM和CCM的原邊恒流、副邊恒壓控制

SEL懸空：副邊恒壓，輸出過載重啟

SEL接電容：副邊恒壓&原邊恒流，輸出過載限流降壓

*±1%恒壓精度，±4恒流精度，待機功耗＜70mW

*滿載固定65KHz開關頻率，輕載Burst Mode

*綠色省電模式，優化的環路控制，啟動和工作電流

*集成抖頻功能優化EMI，集成線電壓、電感恒流補償技術

*VDD欠壓保護（UVLO）、VDD過壓保護（OVP）、過熱保護（OTP）、逐周期電流限制過載保護（OLP）、前沿消隱（LEB）、CS管腳開路保

電源管理芯片U6202SC同時也適用于充電器、功放音響電源和智能照明系統LED驅動上，以及機頂盒、網絡機頂盒、監控等適配器，效果好反饋佳，有成熟方案可供參考！
