開關電源芯片的紋波與噪聲的原理是什么呢？

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2020-03-09 16:03:08【大中小】

開關電源芯片的輸出并不是真正恒定的，輸出存在著周期性的抖動，這些抖動看上去就和水紋一樣，稱為紋波。
紋波可以是電壓或電流紋波，通常用2個參數來描述紋波：
1.大紋波電壓：紋波的峰峰值。
2.紋波系數：交流分量的有效值與直流分量之比。

20170721144503_2830

開關電源芯片紋波產生的原因來自2個地方：
1.低頻紋波：來自AC輸入的周期，電源對輸入的抑制比不是的，當輸入變化，輸出也會變化。
2.高頻紋波：來自開關切換的周期，開關電源不是線性連續輸出，而是將組成一個個包來傳輸，因此會存在和開關周期相對應的紋波。
如果是線性電源，是沒有開關紋波的，只有低頻紋波。

20171103151311_6275

紋波的影響：
大紋波會決定輸出的峰值，本來輸出是穩定的某個電壓或電流，由于紋波的影響，使得輸出的峰值比平均值高，這可能會損壞負載。
1.比如，對LED來說，過高的電流會減少LED的壽命。過大的紋波系數會使得輸出的不均衡平滑，從而偏離了直流輸出這個要求。
2.比如，對LED來說，過大的紋波系數會使得LED亮度變化，造成閃爍。
如果開關電源用來驅動電池，LED燈這種負載，低頻紋波的影響更大，如果是驅動IC這種高速型負載，高頻紋波的影響更大。
紋波與噪聲
紋波是由于AC周期或開關周期引起的輸出抖動，而噪聲是隨機耦合到輸出上的高頻信號，是不一樣的。

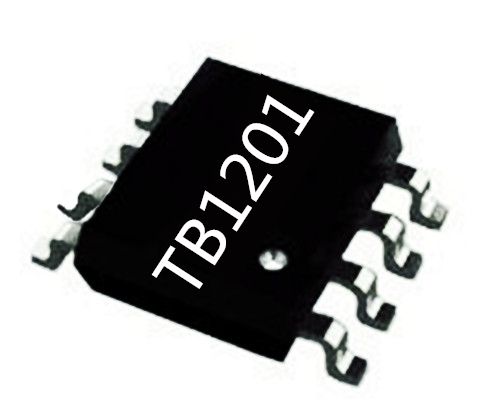

TB1201
