節能妙招還得看手機充電器IC U6101
統計數據顯示，4.2億臺手機和便攜電子產品中，平均每名消費者擁有3個手機充電器。這在無形中制造了更多的電子垃圾。如何選擇綠色環保又耐用的手機充電器，或許手機充電器IC U6101可以給你答案！
手機充電器IC U6101的特點：
1. 獨有的封裝腳位，可兼容多種啟動供電模式
2. 支持CDM和CCM的原邊恒流、副邊恒壓
3. SEL懸空：副邊恒壓，輸出過載重啟
4. SEL接電容：副邊恒壓、原邊恒流，輸出過載限流降壓
5. ±1%恒壓精度，±4%恒流精度
6. 待機功耗＜70mW
7. 滿載固定65KHz開關頻率，輕載Burst Mode
8. 綠色省電模式工作，優化的環路控制
9. 超低啟動和工作電流
10. 集成抖頻功能優化EMI
11. 智能保護功能
12. VDD欠壓保護 、過熱保護（OTP）、過載保護（OLP）等
13. 頻率可外部編程，并內置頻率抖動改善EMI
14. 副邊反饋/外驅MOSFET,超低啟動電流
15. 管腳浮空保護
16. 內置同步斜率補償
17. 逐周期電流限制，內置前沿消隱
手機充電器IC U6101腳位分析：
1 GND 芯片參考地管腳。
2 FB 輸出反饋和消磁檢測管腳。
3/7 VDD 芯片供電腳。
4 SEL 降壓型或反激型拓撲配置管腳。SEL 懸空，反激原邊控制；SEL 短接至 GND，準諧振降壓型控制。
5 --- NC 無連接。
6 CS 電流采樣輸入管腳。
8 GATE 外部 MOSFET 驅動管腳。
手機充電器IC U6101獨有的封裝腳位：

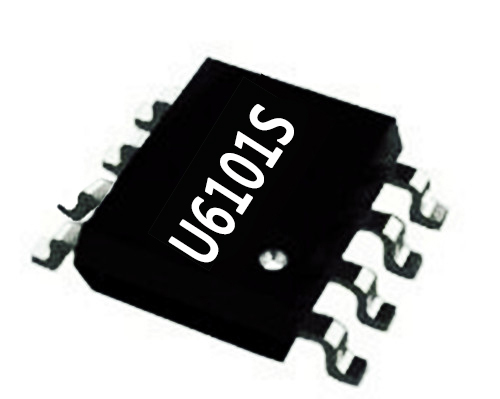

U6101S：SOP-8封裝
U6101D：DIP-8封裝
其中U6101S可替代OB2269，U6101D可替代CR6853，體積小，效率高，且成本優勢明顯！歡迎選購！
