電機驅動電源的相數、電壓、電流、通電方式要與電機的要求相適應，滿足啟動頻率和運行頻率的要求：工作可靠、抗干擾能力強；成本低，效率高，安裝和維護方便，這樣才能有效運轉，高效輸出。深圳銀聯寶科技的開關電源芯片U6201是一款采用電流模式控制的反激電源PWM控制器，適用于電機驅動電源、適配器和充電器等場合。芯片內集成有通用的原邊恒流控制技術，可支持斷續模式和連續模式工作，適用于恒流輸出的隔離型電源應用中。

開關電源芯片U6201內部具有高精度65kHz開關頻率振蕩器，且?guī)в卸额l功能可優化EMI性能。芯片在開始工作之前，僅消耗典型值為2uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低由直流母線流經啟動電阻的電流和待機功耗的目的。VDD電壓超過開啟電壓（典型值21V）， U6201 開始工作并且芯片工作電流上升到1.2mA（典型值）。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。當進入到打嗝模式后，芯片的工作電流將繼續降低， 由此在低于40W的應用中可以獲得低于75mW的待機功耗。

開關電源芯片U6201主要特點：

&可支持斷續模式、連續模式的原邊恒流技術

&±5% 恒流精度；±1%恒壓精度

&待機功耗<75mW

&固定 65KHz 開關頻率

&綠色省電模式和打嗝模式工作

&超低啟動和工作電流

&集成抖頻功能優化 EMI

&集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>

&集成線電壓和電感量補償?shù)暮懔骷夹g(shù)

&集成自恢復模式的保護功能：VDD 欠壓保護（UVLO）、VDD 過壓保護 （OVP）、過熱保護（OTP）、逐周期電流限制、過載保護（OLP）、短路保護（SCP）、前沿消隱（LEB）、CS 管腳開路保護、

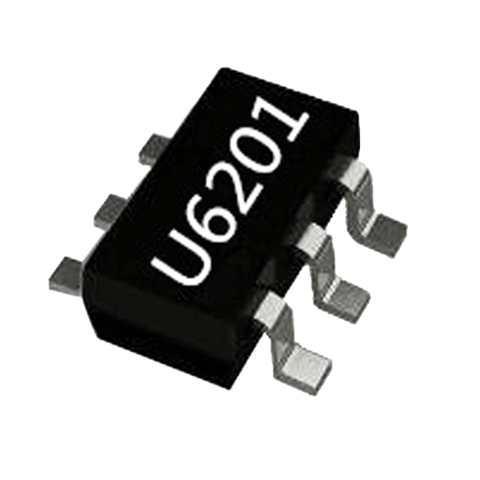

開關電源芯片U6201采用SOT23-6L封裝，可直接替換昂寶OB2273、昂寶OB2281、德普DP2291等，聯系深圳銀聯寶科技，可提供詳細資料和配套方案！
