充電器ic U7576滿足快速啟動和低待機應用需求

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2025-04-17 14:15:13【大中小】

深圳銀聯寶充電器ic U7576通過HV高壓引腳實時檢測交流輸入狀態，市電斷開時觸發內部放電邏輯，集成了輸出欠壓(BOP)與輸入掉電、X電容放電功能，解決了X電容放電電阻引起的待機損耗問題。采用SOP-8封裝，HV引腳集成650V VDMOS，提升了耐壓性能！

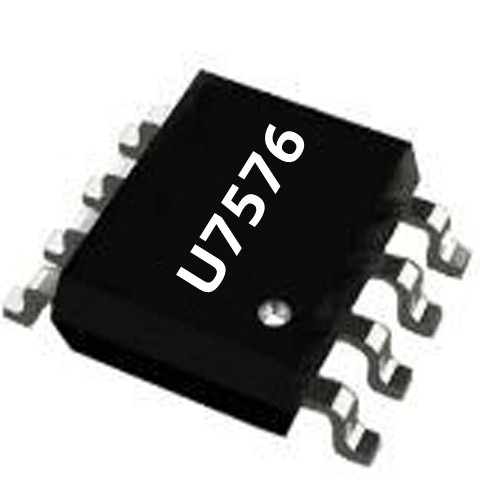

U7576

充電器ic U7576主要特點：

1. 集成高壓啟動功能

2. 集成 AC 輸入掉電檢測與X電容放電功能

3. 可支持斷續模式、連續模式的原邊恒流技術

4. ±5%恒流精度；±1%恒壓精度

5. 待機功耗<50mW

6. 內置斜波補償電流模式控制

7. 固定 65kHz 開關頻率

8. 頻率抖動功能優化 EMI

9. 綠色省電模式和打嗝模式工作

10. 超低啟動和工作電流

11. 集成自恢復模式的保護功能：VDD 過壓保護(VDD OVP)、輸出過壓保護(CS OVP)、輸入欠壓保護(Brownout)、片內過熱保護(OTP)、逐周期電流限制、、輸出短路保護(SCP)、過載保護(OLP)、前沿消隱(LEB)

12. 封裝類型 SOP-8

充電器ic U7576 HV管腳具有AC輸入掉電檢測功能。當檢測到AC掉電時，HV管腳將給X電容提供放電通路，無需放電電阻，解決了X電容放電電阻引起的待機損耗問題。觸發X電容放電后，芯片將進入47ms的放電周期。放電結束后，然后又進入檢測周期，檢測debounce 47毫秒，然后再放電，再檢測直至HV電壓下降到足夠低，HV供電能力下降，VDD降到7.4V以下重啟。HV最大放電電流約5mA。
