寶藏大公開：開關電源芯片U6513X 系列

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2021-07-26 14:46:28【大中小】

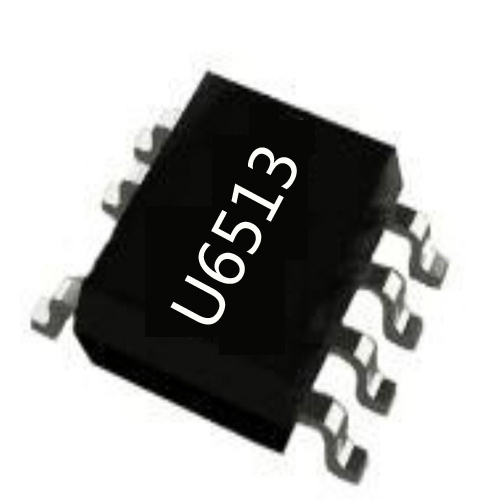

開關電源芯片U6513X 系列是友恩半導體近期大熱型號。功率范圍廣，可代替的型號多，是一款寶藏開關電源芯片。

開關電源芯片U6513X 是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用 U6513X 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。集成有多種保護功能。

開關電源芯片U6513X 還集成有電源系統單點失效保護，在 FB 上拉電阻開路、FB 下拉電阻開路、FB 下拉電阻短路、輸出二極管或者 SR 開路、輸出二極管或者 SR 短路、變壓器繞組短路、RCS 開路等故障條件下均能實現保護。

開關電源芯片U6513X各引腳功能：

1 VDD 芯片供電腳。

2 、3FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

開關電源芯片U6513X 典型功率推薦（85-265Vac）：

U6513A : 12W U6513B：10W U6513C：7.5W

U6513D：6W U6513E：5W U6513F：3W
