“充電5分鐘，通話2小時”，多年之前這句經典的廣告詞依然讓人記憶猶新。隨著科技的發展，快充技術也越來越成熟，大部分智能手機也都搭載了18W以上的快充技術，有的快充還能達到24W，下面介紹一款24W開關電源芯片U6107D，還可以直接替代現時缺貨嚴重的SDH8365。

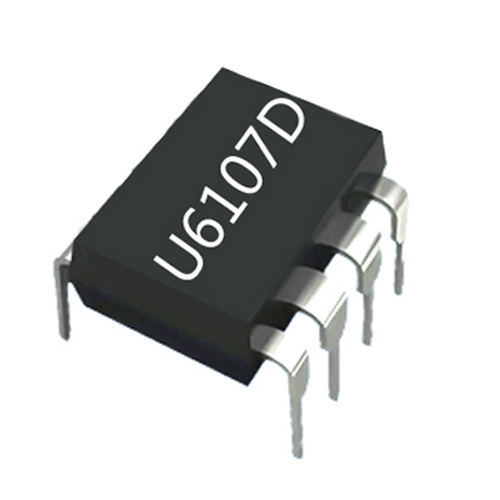

友恩U6107D開關電源芯片是一種高性能的電流模式PWM離線反激變換器電源開關應用。在U6107D中，內部具有高精度65kHz開關頻率振蕩器，且?guī)в卸额l功能可優化EMI性能。芯片采用綠色節能模式和打嗝模式工作，對于小于40W的應用可以保證小于75mW的待機功耗。

友恩U6107D開關電源芯片集成有完備的保護功能，包括：VDD欠壓保護（UVLO）、VDD過壓保護（OVP）、逐周期電流限制、短路保護（SCP）、過載保護（OLP）、過熱保護、軟啟動、VDD箝位和CS管腳開路保護等。

友恩U6107D開關電源芯片主要特點：

l 支持DCM和CCM控制

l ±1%CV調節，快速動態回應

l 待機功耗<75mW

l 電流模式控制

l 固定65KHz開關頻率

l 綠色省電模式工作，優化的環路控制

l 超低啟動和工作電流

l 集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>

l 集成線電壓和電感量補償?shù)暮懔骷夹g(shù)

l 集成自恢復模式的保護功能：

l VDD 欠壓保護（UVLO）

l VDD 過壓保護 （OVP）

l 過熱保護（OTP）

l 逐周期電流限制

l 過載保護（OLP）

l 短路保護（SCP）

l 前沿消隱（LEB）

l CS 管腳開路保護

l 封裝DIP-8

24W開關電源芯片U6107D可用于各種手機充電器或電子設備電源適配器中，實現充電不傷機、延長電池壽命。
