組合拳出擊——U6513電源ic+U7710同步整流ic方案

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2022-09-01 14:28:09【大中小】

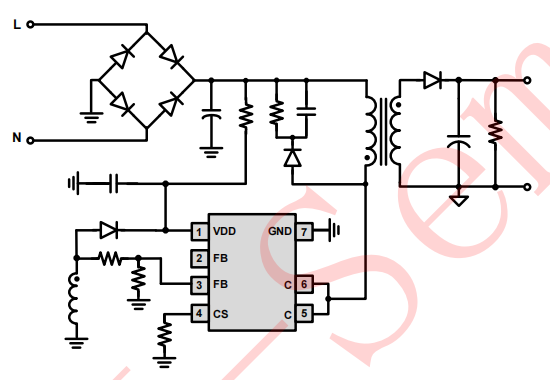

U6513電源ic+U7710同步整流ic方案合理優化和電路設計使得整個電源板非常小，極大的降低了產品的總成本，寬電壓范圍在85V–265V，可用于典型的反激式電路拓撲結構的簡易AC/DC變換器。

6513

U6513電源ic+U7710同步整流ic方案組合優勢:

● 內置三極管耐壓好，可以達到800V，OCP保護一致性好

● 待機空耗低，體積小

● 比市場上其他品牌芯片性價比更高

● 芯片性能穩定性高，壽命長

● 全電壓范圍內，恒壓調節精度誤差±4%，恒流調節精度誤差±4%

● 原邊采樣和調節，無需光耦和TL431

● 可編程CV和CC調節

● 可設定恒流和輸出功率

● 內置原邊反饋恒流控制、內置自適應峰值電流調節、內置原邊變壓器電感補償

● 可外部調整的輸出線壓降補償、開機軟啟動

● 內置BJT開關管、內置前沿消隱電路（LEB）、可逐周期電流限制

● 帶有回差的欠壓鎖定（UVLO）、VDD過壓保護（OVP）、VDD箝位功能

U7710同步整流ic參數：

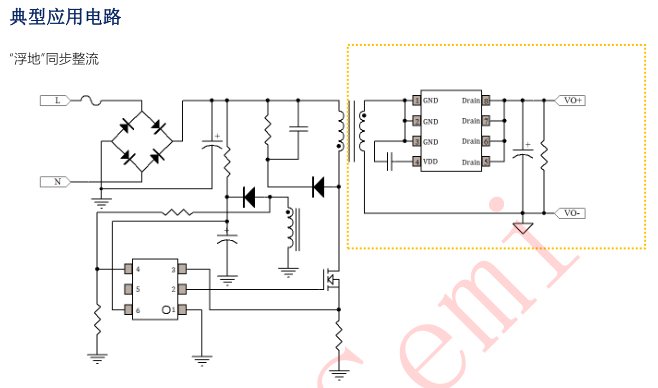

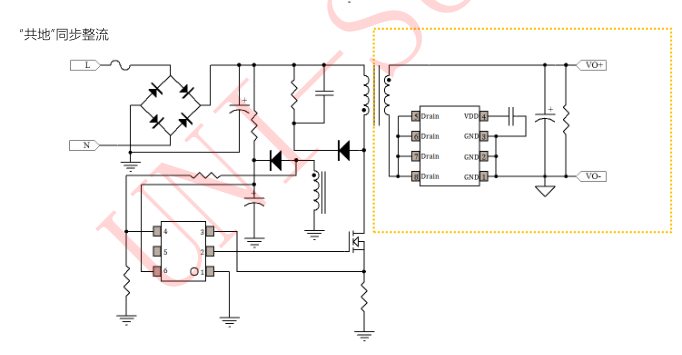

● 支持“浮地”和“共地”同步整流兩種拓撲

● Drain 管腳電壓-0.3 to 40V

● VDD 直流供電電壓7.4 V

● VDD 直流箝位電流5mA

● 封裝熱阻---結到環境(SOP-8) 165°C/W

● 芯片最高工作結溫150°C

● 儲藏溫度 -65 to 150 °C

● 管腳溫度 (焊接 10 秒) 260°C

● 內置 VDD 高壓供電模塊，無需 VDD 輔助繞組供電

● <300uA 超低靜態電流

深圳銀聯寶科技秉承品質為先、服務到位的合作理念，重拳推出U6513電源ic+U7710同步整流ic組合方案，保障成熟可用，保證物美價廉！
