同步整流芯片可以在不同的充電階段，精準地控制電流和電壓，使得充電過程更加安全、快速。例如，當手機電量較低時，同步整流芯片會調節充電器輸出較大的電流，以快速提升電量；而當手機電量接近充滿時，它又會自動減小電流，避免過充對電池造成損害。像蘋果、華為、小米等知名品牌的手機充電器中，都廣泛應用了同步整流芯片，這也是這些充電器能夠實現快速充電的重要原因之一。

深圳銀聯寶同步整流芯片U7715是一款帶快速關斷功能的高性能副邊同步整流功率開關，可以替代肖特基整流二極管以提高系統效率。U7715內置有VDD高壓供電模塊，無需輔助繞組供電可穩定工作，系統上支持High Side和Low Side配置，兼顧了系統性能和成本。

同步整流芯片U7715的快速關斷功能可以幫助功率器件獲得較低的電壓應力，可支持斷續工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。其內部集成有智能的開通檢測功能，可以有效防止反激電路中寄生參數振蕩引起的同步整流開關誤開通。

同步整流芯片U7715封裝形式SOP-8，管腳名稱描述：

1/2/3 GND G IC 參考地

4 VDD PIC 供電引腳，VDD 到 GND 建議放置一個1μF的貼片陶瓷電容

5/6/7/8 SW P 內置功率 MOSFET 漏極

在VDD電壓上升到VDD開啟電壓VDD_ON (典型值4.5V)之前，同步整流芯片U7715處于關機狀態。內部Gate智能鉗位電路可以保證內置MOSFET不會發生高dv/dt導致的誤開通。當VDD電壓達到VDD_ON之后，芯片啟動，內部控制電路開始工作，副邊繞組電流Is經內置MOSFET的溝道實現續流。當VDD電壓低于欠壓保護閾值VDD_OFF (典型值 3.3V)后，芯片關機，副邊繞組電流Is經內置MOSFET的體二極管實現續流。

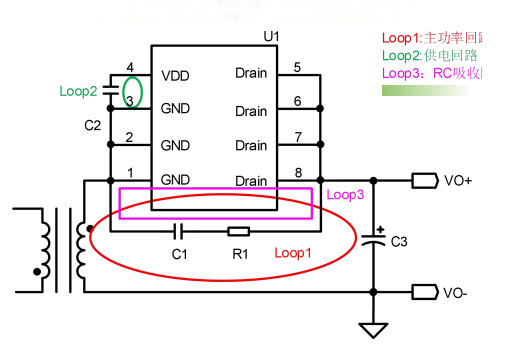

PCB設計對同步整流的性能會產生顯著影響，同步整流芯片U7715設計同步整流電路時建議參考下圖的內容。

1、副邊主功率回路 Loop1的面積盡可能小。

2、VDD 電容推薦使用1μF的貼片陶瓷電容，盡量緊靠IC，Loop2的面積盡可能小。

3、R1和C1構成同步整流開關的RC吸收電路，RC吸收回路 Loop3 的面積可能小。
