最新調研顯示，青少年網民中上網排名前三的目的為網上學習、聽音樂、玩游戲，看短視頻排在第五。使用手機上網的比例為90%，接下來分別是智能臺燈、智能音箱、詞典筆等新型上網設備。不同的上網設備都需要使用到充電器、電源適配器，而深圳銀聯寶科技提供的優質開關電源芯片，可有效輔助充電器、電源適配器達到最佳使用效果！

深圳銀聯寶科技最新推出的的U9513X系列開關電源芯片，典型輸出功率(85—264Vac)分別為U9513A-12W、U9513B-10W、U9513C-7.5W、U9513D-6W、U9513E-5W，是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。

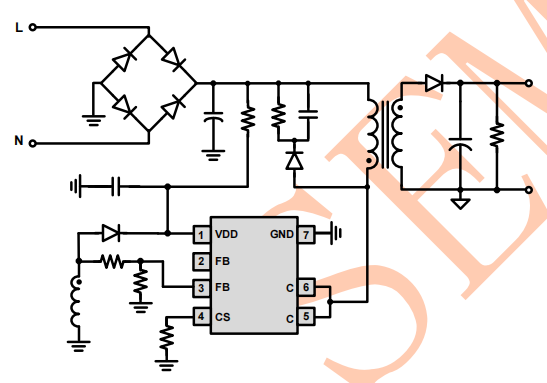

U9513開關電源芯片引腳描述：

1 VDD 芯片供電腳。

2、3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

在芯片開始工作之前，U9513開關電源芯片僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓(典型值10V)，U9513開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U9513的工作電流便進一步降低到0.14Ma (典型值)，以幫助降低系統待機功耗。

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在U9513開關電源芯片內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)簟ｋS著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。

隨著拐點將至，疫情影響后的家電領域以及新產品消費電子走向尚不明朗，但國內龐大的消費市場依然是開關電源芯片行業的核心驅動力。攜手深圳銀聯寶科技，一起關注“芯”變化！
