依靠CY7319同步整流芯片最大可以獲得近95%的效率

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2022-02-18 10:26:02【大中小】

從筆記本電腦等電池驅動需要較大功率的應用開始，要求更高效率，于是可獲得高效率的同步整流式開關穩壓器用IC被陸續開發，控制或電路極為復雜的同步整流式變得容易設計，逐漸成為主流。同步整流式最大可以獲得近95%的效率。今天推薦的這款同步整流芯片是CY7319。

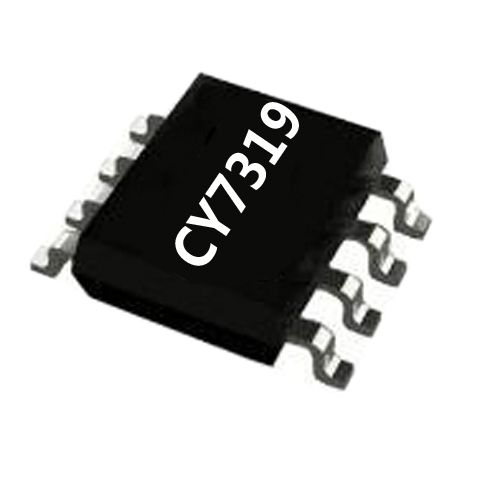

CY7319

CY7319同步整流芯片特點：

▲ 內置28歐40VTrench MOSFET

▲ 支持DCM和QR工作模式的反激式變換器

▲ 精確的同步功能管VDS電壓檢測

▲ 最高工作頻率10KHz

▲ 空載及輕載時進入綠色工作模式

▲ SOP8封裝。

CY7319同步整流芯片應用領域：

▲ AC-DC 5V適配器

▲ 手機充電器

▲ 低壓大電流整流

CY7319同步整流芯片引腳功能說明：

1、2、3 GND 地腳

4 VCC 輸入腳芯片電源

5、6、7、8 SW 輸入腳內置功率管的漏端

CY7319同步整流芯片是一款應用于開關電源系統的，高性能的同步整流電路。CY7319集成高性能的同步整流控制器和低導通阻抗的功率管，來取代傳統反激轉換器系統中的肖特基二極管，可以減少熱損耗，增大輸出電流能力并提高效率。CY7319提供齊全的保護功能，提高系統的可靠性。
