電源芯片是電子產品中非常重要的部件之一，主要負責電源的調節和穩定，保證電子設備正常運行。品質好的電源芯片更有利于電子設備高效、節能。15W電源芯片U2315A是一款高性能的原邊控制功率開關， 內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。

系統啟動在芯片開始工作之前，15W電源芯片U2315A僅消耗啟動電流IVDD_st (典型值1.4μA)，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓 VDD_ON (典型值 10. 1V) ，U2315A開始工作。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。

在原邊控制技術中，當原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，得到輸出電壓反饋信號。15W電源芯片U2315A內部的電壓采樣、消磁檢測和諧振谷底觸發的關鍵波形。當恒壓采樣過程結束時， 內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度的恒壓輸出。芯片內部恒壓輸出基準為VFB_REF (典型值1.25V)。

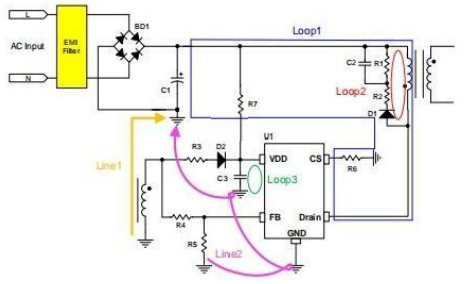

15W電源芯片U2315A的PCB 設計對電源的 EMI，ESD等性能有顯著影響，設計原邊回路時建議參考下圖的內容(以SOP7為例)。

1. 原邊主功率環路(Loop1)的面積應盡可能小，同時走線應盡可能粗以優化效率。

2. RCD 吸收回路(Loop2)的面積應盡可能小。

3. VDD 電容C3應緊貼芯片，保證VDD回路(Loop3) 的面積盡可能小。

4. 如 Line1 所示，輔助繞組應直接連接到輸入容的地，以減少ESD能量對于芯片的干擾。
