同步整流芯片CY7700A是一款應用于開關電源系統的，高性能的同步整流電路。CY7700A集成高性能的同步整流控制器和低導通阻抗的功率管，來取代傳統反激轉換器系統中的肖特基二極管，可以減少熱損耗，增大輸出電流能力并提高效率。

同步整流芯片CY7700A提供齊全的保護功能，提高系統的可靠性。主要特點有：

■ 內置 17mΩ 40V Trench MOSFET

■ 支持CCM,DCM和QR工作模式的反激式變換器

■ 精確的同步功率管VDS電壓檢測

■ 最高工作頻率100KHz

■ 空載及輕載時今入綠色工作模式

■ SOP8封裝

同步整流芯片CY7700A應用領域：

■ AC/DC 適配器

■ 手機充電器

■ 低壓大電流整流

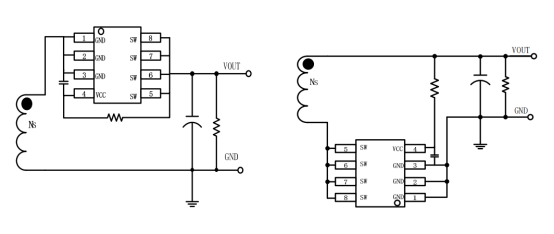

1649660137(1)

同步整流芯片CY7700A腳位功能說明：

1、2、3 GND 地腳

4 VCC腳輸入芯片電源

5、6、7、8 SW腳輸入內置功率管的漏端

同步整流芯片CY7700A是一個應用于開關電源系統的高性能同步整流電路，此電路用來取代反激變換器中的肖特基二極管，可以提高效率，降低溫度損耗。CY7700A可支持CCM、DCM和QR工作模式，滿足快充、適配器系統。其供電方式是通過系統輸出直接供電。
