同步整流IC U7710 & U7711 雙雙來襲

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2022-01-07 14:23:02【大中小】

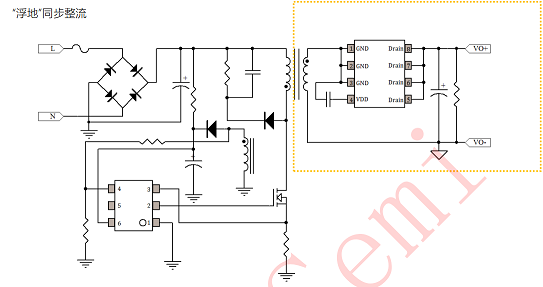

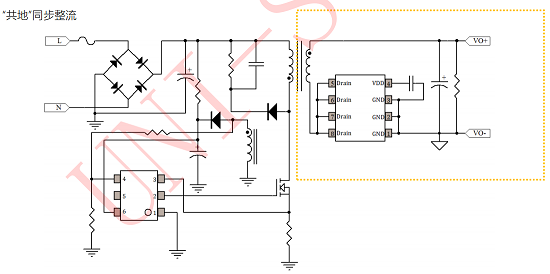

同步整流IC U7710 & U7711支持“浮地”和“共地”同步整流兩種架構，同時支持系統斷續工作模式 (DCM) 和準諧振工作模式 (QR)。

1641536862(1)

同步整流IC U7710 & U7711內置 VDD 高壓供電模塊，無需 VDD 輔助繞組供電，降低了系統成本。內部集成有 VDD 欠壓保護功能和 VDD 電壓鉗位。內置超低導通阻抗功率 MOSFET 以提升系統效率。

1641536878(1)

同步整流IC U7710 & U7711主要特點：

● 反激拓撲副邊同步整流功率開關

● 支持“浮地”和“共地”同步整流兩種拓撲

● 支持斷續工作模式 (DCM) 和準諧振工作模式(QR)

● <300uA 超低靜態電流

● 內置 VDD 高壓供電模塊，無需 VDD 輔助繞組供電

● 內置 40V 功率 MOSFET

● 內部集成保護：

? VDD 欠壓保護 (UVLO)

? VDD 電壓鉗位 (>5mA 鉗位電流)

● 封裝信息 SOP-8

同步整流IC U7710 & U7711管腳名稱:

● 1\2\3 GND P IC 參考地，同時也是內部功率 MOSFET 的源極

● 4 P IC 供電腳，推薦使用 0.1uF 瓷片電容

● 5\6\7\8 Drain I 內置功率 MOSFET 漏極

同步整流IC U7710 & U7711可以讓反激變換器、充電器大放異彩，雙雙來襲，小伙伴們接招吧！
