開放式耳機的市場份額已經從一年前的7%大幅上漲至14%。盡管傳統真無線耳機的地位在目前還無法被撼動，但開放式耳機，也最有可能成為真無線耳機未來最大的競爭對手。作為芯片供應商，深圳銀聯寶科技一直關注電子產品市場，并與多家廠商達成戰略合作協議，提供品質優良、多模式、恒流恒壓原邊控制功率開關電源芯片，比如接下來要介紹的U6776D！

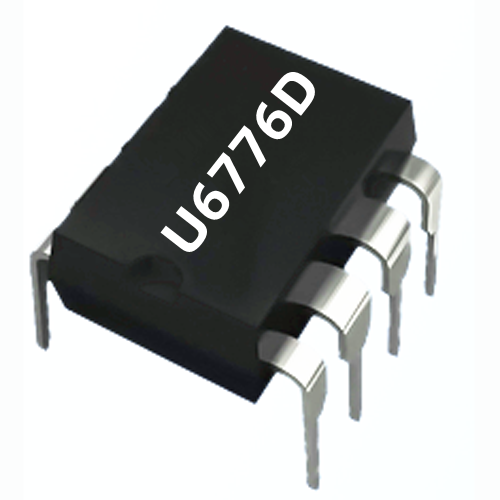

開關電源芯片U6776D是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。同時，U6776D也支持準諧振降壓型LED恒流、恒壓輸出應用，僅需將SEL管腳短接到GND管腳即可。

& 應用領域：

手機充電器

AC/DC 適配器

LED 照明驅動

& 典型功率推薦:

175--264Vac：36W

85 -- 264Vac：30W

開關電源芯片U6776D主要特性：

& 集成 650V MOSFET

& 支持反激和降壓型拓?fù)鋺?yīng)用

& 反激原邊控制（SEL 管腳懸空）

& 準諧振降壓控制 (SEL= GND)

& ±4% 恒流、恒壓精度

& 待機功耗<70mW

& 多模式原邊控制方式

& 工作無異音

& 優化的動態響應

& 可調式線損補償

& 集成線電壓和負載電壓的恒流補償

& 集成完善的保護功能

短路保護 (SLP)

過溫保護 (OTP)

逐周期限流保護 (OCP)

前沿消隱 (LEB)

管腳懸空保護

VDD過欠壓保護和箝位保護

& 封裝形式 DIP-7

開關電源芯片U6776D管腳名稱如下：

1 VDD 芯片供電腳。

2 SEL 降壓型或反激型拓?fù)渑渲霉苣_。SEL懸空，反激原邊控制；SEL短接至GND，準諧振降壓型控制

3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 CS 電流采樣輸入腳。

5.6 Drain 內置功率 MOSFET 漏極。

7 GND 芯片參考地。

深圳銀聯寶科技在開關電源芯片發展的道路上，并不僅僅是追隨者，也在逐步成為創新的引領者。在芯片研發上不斷更新迭代，為客戶的電源方案帶來更多可能性！
