耐用、實惠的電源管理芯片U6513BS

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2022-10-10 10:03:02【大中小】

芯片概念股震蕩反彈，多只芯片概念股盤中出現大漲，部分個股盤中一度漲停。不知道是否又會拉動一波芯片價格的上漲。深圳銀聯寶科技手機充電器電源管理芯片U6513BS ，耐用實惠，推薦給大家！

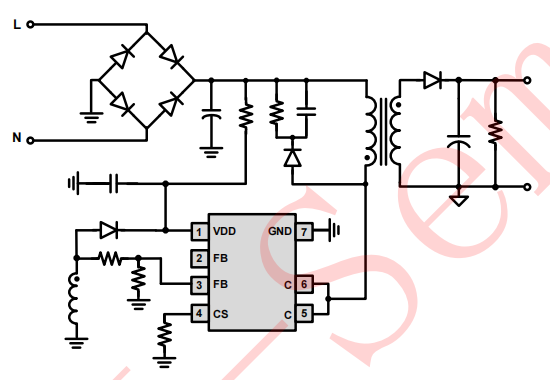

6513

U6513BS 電源管理芯片管腳功能：

1 VDD 芯片供電腳。

2、3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

U6513BS 電源管理芯片主要特點：

▲ 內置超高壓功率 BTJ

▲ 谷底開通、原邊控制、系統效率高

▲ 多模式原邊控制方式

▲ 優異的動態響應

▲ 集成動態三極管驅動電路

▲ 工作無異音

▲ 優化的 EMI 性能

▲ 恒流、恒壓調整率小于 ±5%

▲ 超低待機功耗 <30mW

▲ CV 模式可編程輸出線壓降補償

▲ 內置完善的保護功能： n 輸出短路保護 (FB SLP)

▲ 逐周期限流保護（OCP)

▲ 前沿消隱 (LEB)

▲ 芯片過溫保護 (OTP)

▲ VDD 過壓、欠壓和箝位保護

▲ 輸出過壓保護功能 (FB OVP)

▲ SOP-7 封裝

U6513BS 電源管理芯片搭配同步整流芯片U7710，成就經典5V2A低成本電源方案。待機空耗低，體積小；性能穩定性高，壽命長；和市場上同類型的電源方案相比成本優勢更加明顯！
