led驅動照明/手機充電器/適配器電源ic方案U6116
led驅動照明/手機充電器/適配器電源ic方案U6116是一款原邊反饋，外推MOS的電源ic，輸出功率20W，輸出規格5V3.4A-1A，12V1.5A-1A-2A，封裝引腳SOT23-6。
led驅動照明/手機充電器/適配器電源ic方案U6116支持反激和降壓型拓撲應用，反激原邊控制（SEL 管腳懸空），準諧振降壓控制 (SEL= GND)，±4% 恒流、恒壓精度，待機功耗<70mW，多模式原邊控制方式，工作無異音，優化的動態響應，可調式線損補償，集成線電壓和負載電壓的恒流補償。
在恒壓輸出模式中，led驅動照明/手機充電器/適配器電源ic方案U6116采用多模式工作方式，即調幅控制 (AM) 和調頻控制 (FM)相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用(U6116) 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
led驅動照明/手機充電器/適配器電源ic U6116管腳說明：
1 GND 芯片參考地。
2 GATE 外部 MOSFET 驅動管腳。
3 CS 電流采樣輸入腳。
4 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

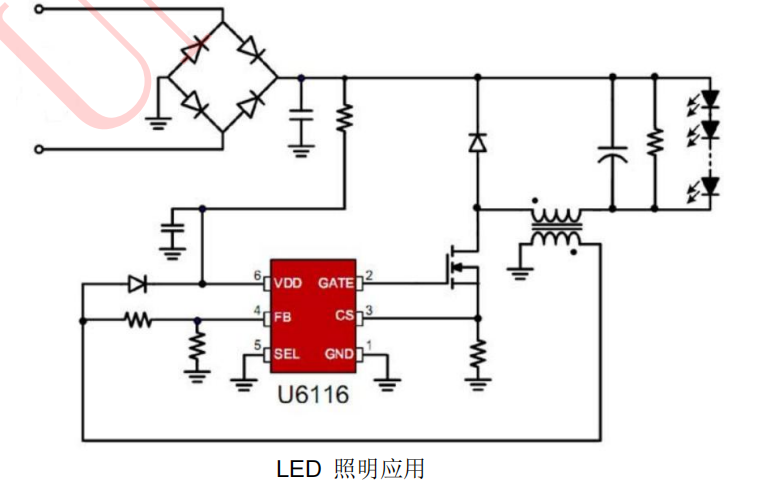

5 SEL降壓型或反激型拓撲配置管腳。SEL 懸空，反激原邊控制；SEL 短接至 GND，準諧振降壓型控制。
6 VDD 芯片供電管腳。
