充電器芯片的核心是高效、安全的管理電能轉換與電池充電過程。充電器芯片U6107D是一種高性能的電流模式PWM離線反激變換器電源開關應用。在U6107D中，內部具有高精度65kHz開關頻率振蕩器，且?guī)в卸额l功能可優化EMI性能。芯片采用綠色節能模式和打嗝模式工作，對于小于40W的應用可以保證小于75mW的待機功耗。

充電器芯片U6107D集成有完備的保護功能，包括：VDD欠壓保護（UVLO）、VDD過壓保護（OVP）、逐周期電流限制、短路保護（SCP）、過載保護（OLP）、過熱保護、軟啟動、VDD箝位和CS管腳開路保護等。

充電器芯片U6107D主要特點：

* 支持DCM和CCM控制

* ±1%CV調節，快速動態回應

* 待機功耗<75mW

* 電流模式控制

* 固定65KHz開關頻率

* 綠色省電模式工作，優化的環路控制

* 啟動和工作電流

* 集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>

* 集成線電壓和電感量補償?shù)暮懔骷夹g(shù)

* 集成自恢復模式的保護功能：

VDD 欠壓保護（UVLO）

VDD 過壓保護（OVP）

過熱保護（OTP）

逐周期電流限制

過載保護（OLP）

短路保護（SCP）

前沿消隱（LEB）

CS 管腳開路保護

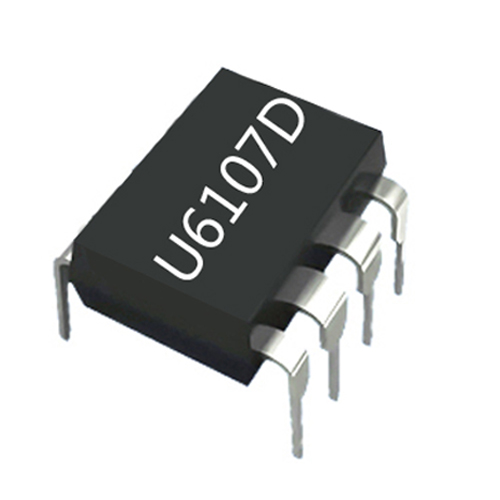

* 封裝DIP-8

在手機充電器、電源適配器等消費電子應用場景，建議選擇寬電壓輸入范圍、低功耗、支持輕載高效模式的充電器芯片，而且要優先選擇同步整流方案。來深圳銀聯寶科技，可幫您系統化篩選出適配場景、安全可靠的充電器芯片+同步整流電源方案！
