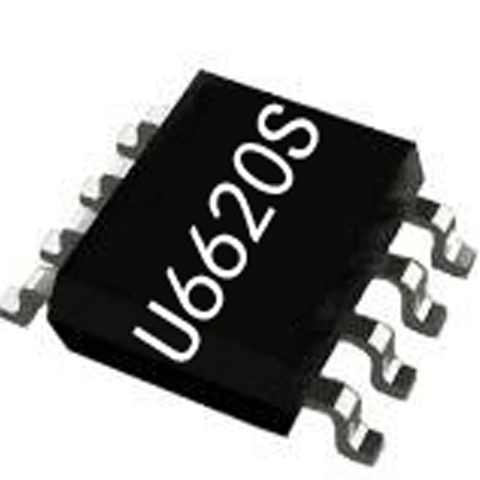

高精度20W快充開關電源芯片U6620S
不少主流品牌手機都在將PD快充協議納入到手機的充電配置里，相信在作為手機行業風向標之一的蘋果手機帶動下，后續還會有更多品牌手機支持PD快充，PD快充大一統無疑已是行業趨勢。深圳銀聯寶科技的PD 20W快充開關電源芯片U6620S，封裝SOP-8，可以了解下。
U6620S開關電源芯片特點：
1、可支持斷續模式、連續模式的原邊恒流技術
2、±5% 恒流精度；±1%恒壓精度
3、待機功耗<75mW
4、固定 65KHz 開關頻率
5、綠色省電模式和打嗝模式工作
6、超低啟動和工作電流
7、集成抖頻功能優化 EMI
8、集成內部斜率補償的電流模式控制
9、集成線電壓和電感量補償的恒流技術
10、集成自恢復模式的保護功能
U6620S開關電源芯片的腳位分析：
1腳是VDD IC電源引腳。
2腳是 GND IC的接地。
3腳是FB反饋引腳。 通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由該引腳電壓和引腳4上的電流檢測信號決定。
4 CS電流檢測輸入引腳。
5、6、7、8 腳是Darin功率MOSFET漏極。
PD快充充電速度給力，并能夠根據手機、平板、筆記本等不同設備的需求來智能匹配電壓。PD 20W快充開關電源芯片U6620S內部具有高精度65kHz開關頻率振蕩器，且帶有抖頻功能可優化EMI性能，采用綠色節能模式和打嗝模式工作，可以保證小于75mW的待機功耗。完善的保護功能，讓快速充電安枕無憂！
