在手機和其他的電子產品中，減少能量的浪費、將盡量多的可用電能用于實際需要的地方，是省電的關鍵。在電源管理中，選取綠色節能、高效低耗的ic是關鍵。深圳銀聯寶科技推薦原邊恒壓、恒壓控制的電源管理ic U93136，典型輸出功率12W！

在芯片開始工作之前，電源管理ic U93136僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓(典型值10V)，U93136開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U93136的工作電流便進一步降低到0.14mA (典型值)，以幫助降低系統待機功耗。

在原邊控制技術中，當原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，得到輸出電壓反饋信號。下圖展示了電源管理ic U93136內部的電壓采樣、消磁檢測和諧振谷底觸發的關鍵波形。當恒壓采樣過程結束時，內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度恒壓的輸出。芯片內部恒壓輸出基準為高精度的1.25V。

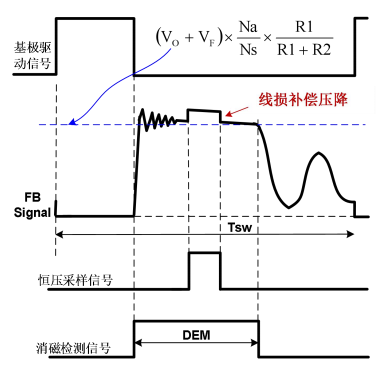

在恒壓采樣過程中，電源管理ic U93136內部有一可變電流源從FB管腳流出用作線損補償，如下圖所示，由此將在FB波形上產生一個電壓階梯。下圖也展示了消磁過程中FB電壓平臺的量化關系。其中：Vo和VF分別為輸出電壓和副邊續流二極管導通電壓；R1和R2為由輔助繞組連接到FB管腳的分壓電阻；Ns和Na分別為副邊繞組和輔助繞組匝數在重載模式下，模式識別模塊將根據誤差運算放大器的輸出自動控制進入恒流模式中。

一個高效的系統是要將電源管理的觀念貫穿于設計的每一個環節，并且平衡系統多方面因素設計完成的。隨著深圳銀聯寶科技研發技術的發展，越來越多的節能電源管理ic受到客戶關注，為各類電子產品的電源助力！
