led是節能環保產品，驅動電源的效率要高。針對開關電源安裝在照明燈具內的結熱管散熱十分關鍵。開關電源的效率高，它的損耗功率小，在照明燈具內熱值就小，也就減少了照明燈具的溫度，對減緩LED 的光損有益。Led驅動芯片CY2525D 就是一款應用于原邊采樣和控制的高性能開關電源芯片。

led驅動芯片CY2525D其內置功率 BJT，可用于10W以內的離線式開關電源產品。CY2525D 工作于恒流模式時采用PFM的控制方式，而工作于恒壓模式時采用PWM+PFM的控制方式，從而可以獲得高精度的恒壓恒流控制效果，且無需任何次級采樣和控制電路。同時，CY2525D 還內置了輸入線電壓補償以及輸出線纜補償，從而可以獲得更好的電壓和電流調整率。

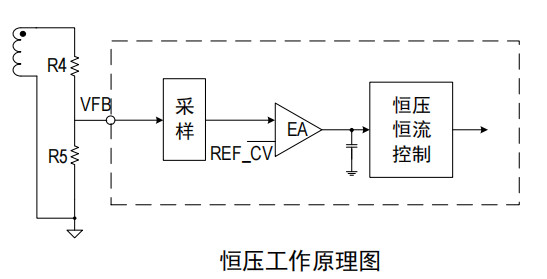

led驅動芯片CY2525D具有出色的恒壓控制精度。在恒壓工作時，芯片采用 PWM+PFM 的控制方式，調整不同輸出負載時系統的工作頻率，以及單周期的峰值電流大小，從而調整輸出功率使輸出電壓保持恒定。CY2525D 通過采樣輔助繞組分壓后的電壓來判斷輸出電壓大小，再將采樣后的電壓送入誤差放大器，將采樣電壓與恒壓基準的誤差放大后用來控制功率開關管的開啟時間和開啟頻率，從而調整輸出功率以維持輸出電壓恒定。恒壓表達式如下：

led驅動芯片CY2525D具的啟動電流非常小，所以在芯片開啟前，系統可以以較小的功率就可以使芯片開啟。當芯片VDD電壓上升到開啟閾值VDDON時，芯片開啟，產生內部使能信號，使能內部功能模塊，從而控制系統進行工作。在芯片開啟后，如VDD電壓下掉至關閉閾值VDDOFF時，芯片欠壓保護，關閉內部使能信號并停止工作。CY2525D 內置了快速啟動模塊。一旦VDD達到開啟閾值VDDON，為保證輸出快速建立，芯片會控制初級峰值電流保持最大，直到輸出電壓建立到欠壓保護閾值以上，芯片推出快速啟動模式。

led驅動芯片CY2525D采用可變驅動電流的方式驅動功率開關管工作，以實現更低的開關損耗和導通損耗來提升效率，并優化開關電壓電流尖峰實現更有的EMI效果。隨著初級峰值電流的變化，功率三極管基極驅動電流從20mA到46mA線性變化。CY2525D 內置了大量的補償以及保護功能，從而簡化了外圍電路，利于PCB布局及EMI設計，提高了方案的可靠性，降低了方案成本。
