開關電源芯片U6205D支持DCM和CCM的原邊恒流、副邊恒壓控制，適用于離線反激式轉換器應用。推薦輸出功率（90-64Vac）20W、（175-264Vac）24W。同時也支持作為OB2538、CR5229的替換料。具體腳位如下：

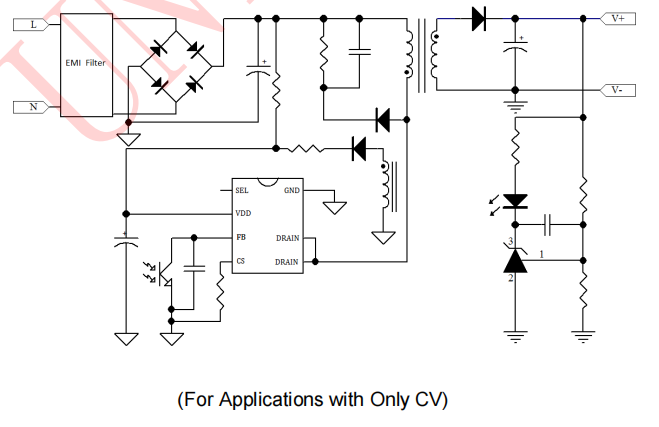

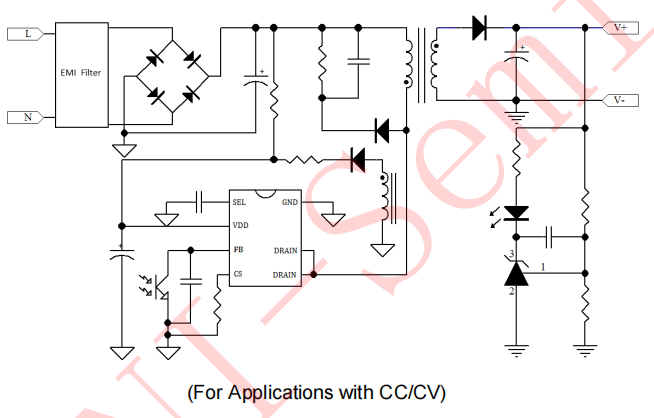

1 SEL 功能復用管腳。橫流恒壓輸出應用時，推薦連接典型值為 10-47nF 電容到 GND 管腳；恒壓輸出應用時，此管腳懸空。

2 VDD 芯片供電管腳。

3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5、6 DRAIN 內部功率 MOSFET 漏極。

7 GND 芯片參考地。

開關電源芯片U6205D兩種工作模式——DCM和CCM：

1、CCM連續導通模式：在一個開關周期內，電感電流從不會到0。通俗來講就是電感“從不復位”，意味著在開關周期內電感磁通量從不為0，功率管閉合后，電感中還有電流流過。

2、DCM非連續導通模式或者叫斷續導通模式：在一個開關周期內，電感電流總會會到0。通俗來講就是電感被“適當復位”，功率管閉合后，電感中電流為0。

開關電源芯片U6205D兩種工作模式比較：

1、DCM模式功耗較低，DCM轉換效率較高，屬于完全轉換。

2、工作于DCM模式下，輸出電流的紋波比CCM的要大。

3、工作于DCM模式，在電感電流為0時，會產生振蕩現象。

4、工作于CCM模式，輸出電壓與負載電流無關。當工作于DCM模式，輸出電壓受負載影響，為了控制電壓恒定，占空比隨著負載電流變化而變化。

開關電源芯片U6205D內置通用初級側CC控制，簡化了隔離電源設計，需要對輸出進行CC調節。帶有混洗的PWM開關頻率固定為65KHz，并調整到很窄的范圍。 該芯片具有內置綠色和突發模式控制，可實現輕載和零載，實現低于75mW的待機功耗。
