由于游戲?qū)τ谑謾C電量的消耗相當大，想在公共場所或者戶外玩幾把游戲，不帶著充電器和充電寶就等于“沒命”。5W充電器芯片U6215B是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用，讓玩家不被電量束縛，成為最守時最持久的隊友！

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在5W充電器芯片U6215B內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)簟ｋS著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。

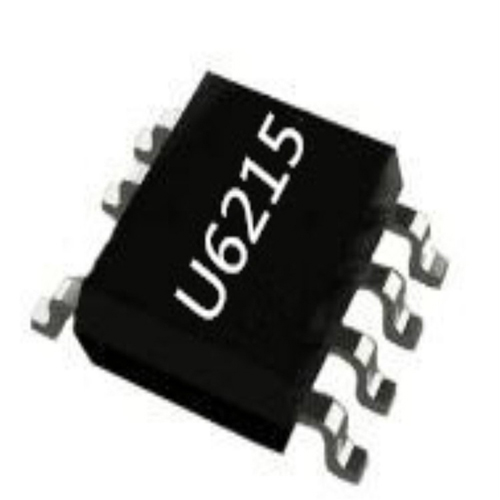

5W充電器芯片U6215B是四周出管腳的貼片型封裝，按照逆時針方向順序遞增管腳號。可以替代昂寶OB2513X系列，還可替代德普微DP2525系列。在無需改版的情況下，只需做輕微調整或是腳位短路即可，便可實現PIN對PIN腳，精簡外圍，節約成本。

5W充電器芯片U6215B引腳說明：

1 VDD 芯片供電腳。

2 /3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

采用5W充電器芯片U6215B可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。U6215B集成有多種保護功能：如VDD欠壓保護(UVLO)、VDD過壓保護(OVP)、逐周期限流保護(OCP)、短路保護(FB SLP)、輸出過壓保護( FB OVP)、過熱保護(OTP)和VDD 箝位等。

5W充電器芯片U6215B還集成有電源系統單點失效保護，在FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、Rcs開路等故障條件下均能實現保護。

充足的手機電量能夠讓游戲更絲滑，操作更順暢。而手機充電器芯片千千萬，哪款才是你最好的選擇呢？來深圳銀聯寶科技，給你最好的答案！
