多屏協同功能，是指用戶可在手機與平板間通過拖拽互傳文件，能在手機和平板間共享剪切板，實現高效操作。互相利用硬件優勢，提升使用效率。好的電子產品，也需要優秀的軟硬件協同，比如不可忽略的充電器，可以選擇優秀的21W充電器芯片U6218！

在芯片開始工作之前，21W充電器芯片U6218僅消耗大小為IVDD_st (典型值0.5μA)的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓VDD_ON (典型值16.7V)，IC開始工作，輸出電壓建立后由輔助繞組為芯片供電。

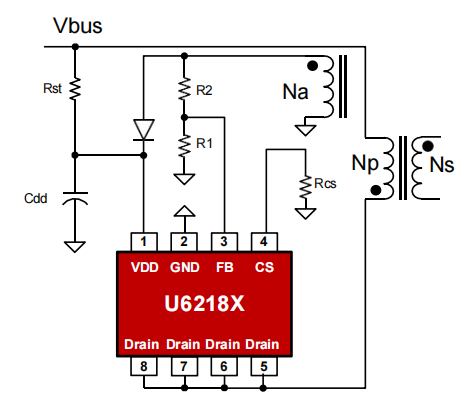

21W充電器芯片U6218引腳名稱如下：

1 VDD P 芯片供電管腳

2 GND G 芯片參考地管腳

3 FB I 輸出反饋和消磁檢測管腳

4 CS I 電流采樣輸入管腳

5/6/7/8 Drain P 內部功率管的漏極

當變壓器原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，可以得到輸出電壓反饋信號。21W充電器芯片U6218內部電壓采樣、消磁檢測和諧振谷底觸發的關鍵波形。當恒壓采樣過程結束時，內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度的恒壓輸出。芯片內部恒壓輸出基準為VFBREF (典型值2V)。

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。21W充電器芯片U6218內置線損補償功能，根據負載的變化調整線損補償量，從而使得線纜輸出端獲得平直的恒壓輸出曲線。線損補償?shù)淖畲笾禐檩敵鲭妷旱?/span>3%。

隨著如今軟件生態、硬件配置逐漸豐富，電子產品帶來了前所有未有的獨特體驗，滿足用戶在專業創造力、生產力、教育、娛樂等多方面的需求。深圳銀聯寶科技所研發的充電器芯片，希望帶給用戶更持久的創造、發揮空間！
