20W、22.5W、30W氮化鎵電源芯片方案介紹

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2025-02-07 11:24:45【大中小】

今天給各位小伙伴介紹幾款氮化鎵電源芯片方案！

■20W氮化鎵電源芯片方案U8621+U7610C

氮化鎵電源芯片U8621是一款恒壓、恒功率、恒溫離線型電流模式PWM電源管理芯片，內置1.9Ω/630V的超結硅功率MOS。U8621具有全負載高效率、低空載損耗、低EMI干擾和高EMS抗干擾、極少外圍應用元件等優點。U8621在一定條件下適用于輸入電壓AC90V-264V的輸出功率為18W以內的離線式反激開關變換器，滿足VI級能效標準。U8621采用SOP8并采用單邊漏極并聯封裝增加散熱效果。

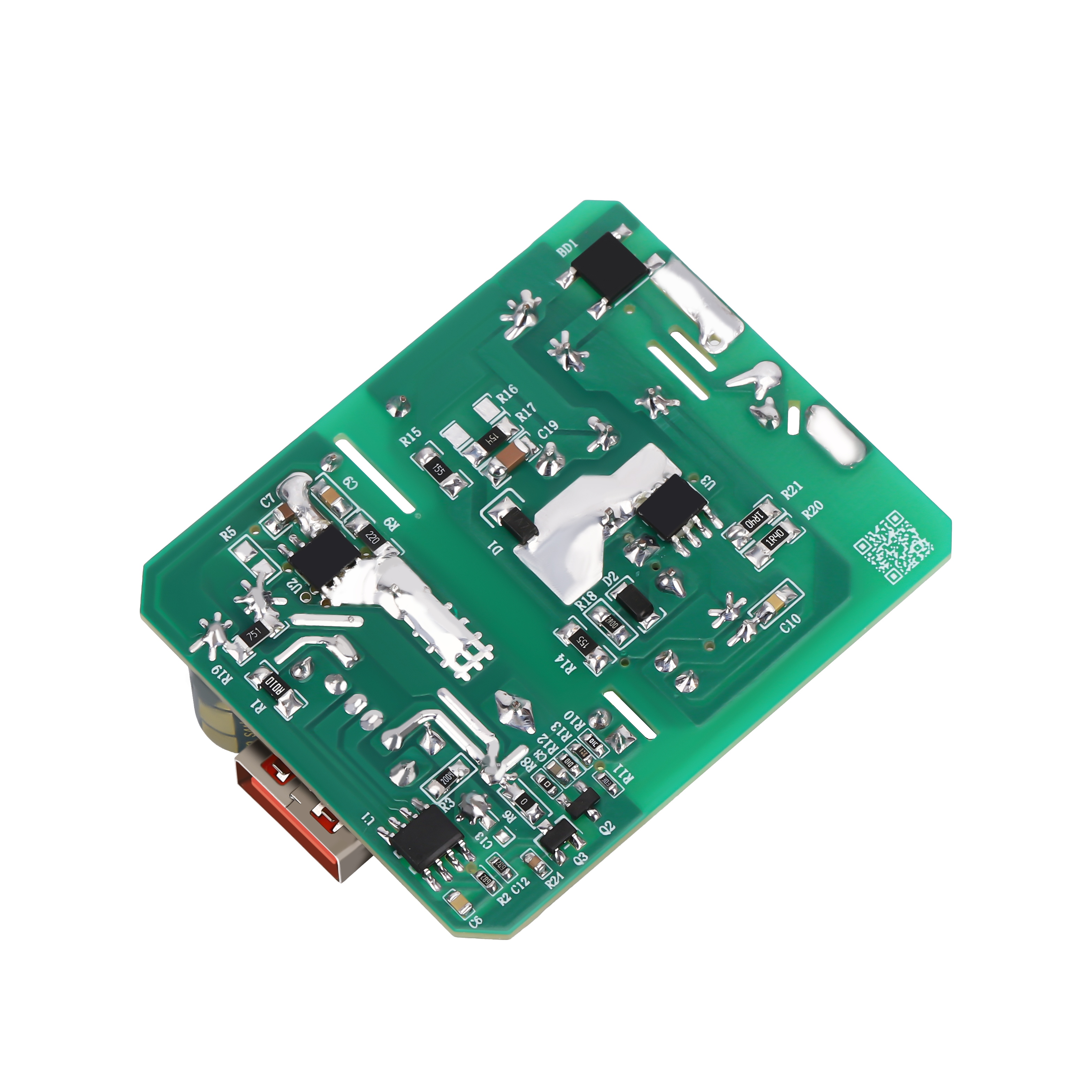

U8621+U7610C 20W 背面

■22.5W氮化鎵電源芯片方案U8621+U7610B

同步整流芯片U7610B是一款帶快速關斷功能的高性能副邊同步整流功率開關，可以替代肖特基整流二極管以提高系統效率。U7610B內置有VDD高壓供電模塊，無需輔助繞組供電可穩定工作，系統上支持High Side和Low Side配置，兼顧了系統性能和成本。U7610B的快速關斷功能可以幫助功率器件獲得較低的電壓應力，可支持斷續工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。其內部集成有智能的開通檢測功能，可以有效防止反激電路中寄生參數振蕩引起的同步整流開關誤開通。

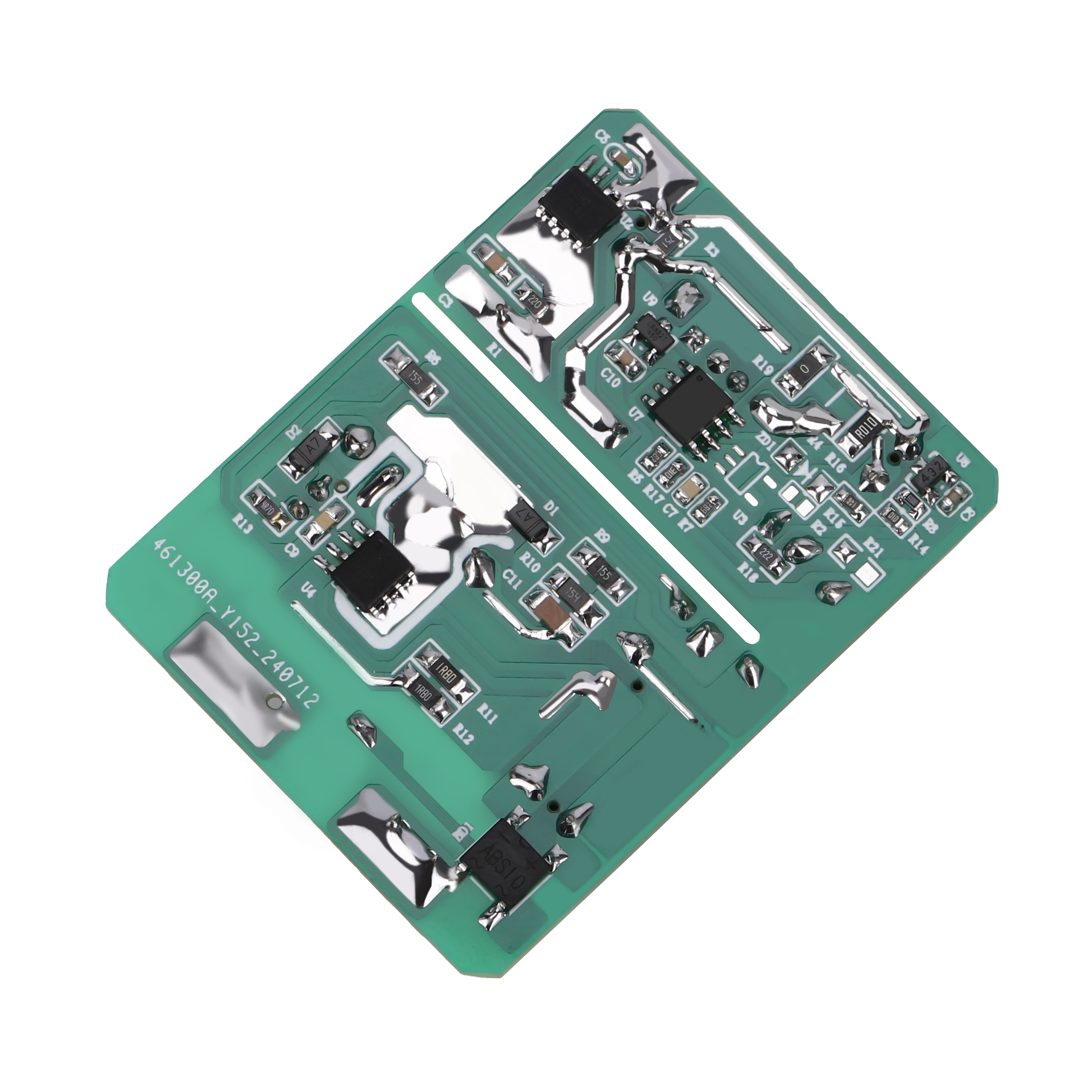

U8621+U7610B 22.5W 背面

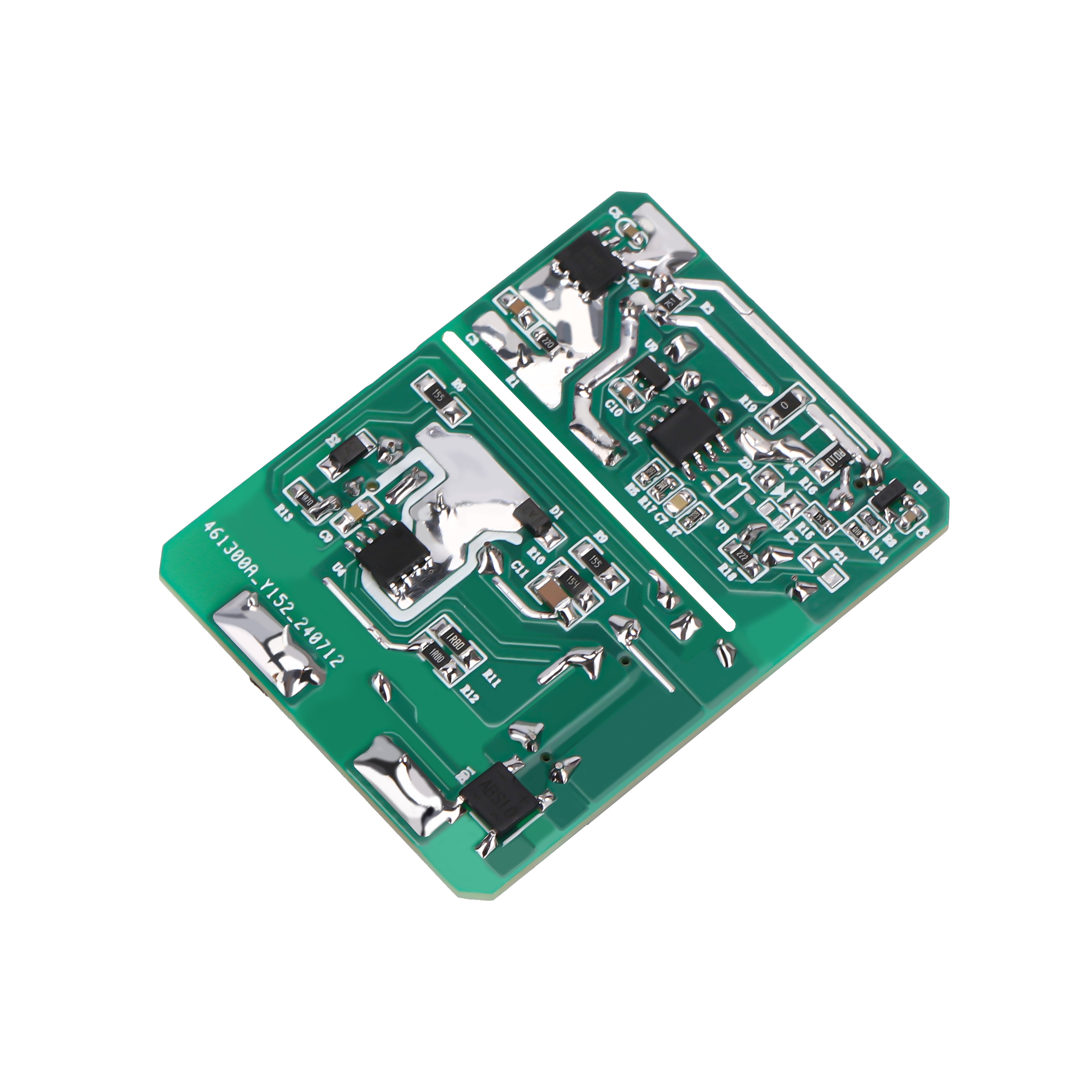

■30W氮化鎵電源芯片方案U8623+U7610A

氮化鎵電源芯片U8623是一款恒壓、恒功率、恒溫離線型電流模式PWM電源芯片，內置0.85Ω/650V的超結硅功率MOS。U8623具有全負載高效率、低空載損耗、低EMI干擾和高EMS抗干擾、極少外圍應用元件等優點。U8623在一定條件下適用于輸入電壓AC90V-264V 的輸出功率為22.5 W以內的離線式反激開關變換器，滿足VI級能效標準。U8623采用SOP-8并采用單邊漏極并聯封裝增加散熱效果。
