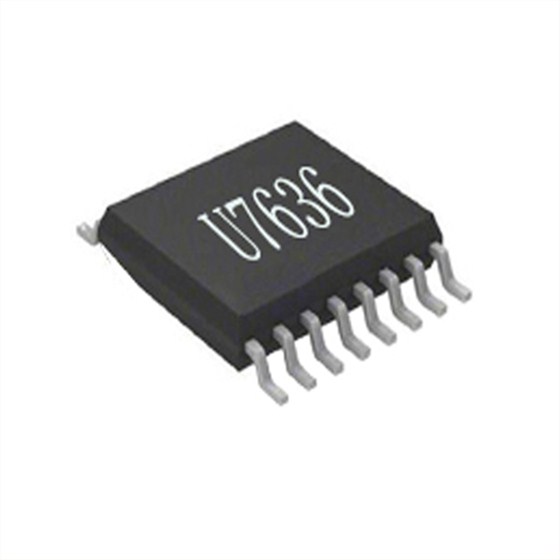

A+C口的18WPD快充協議IC U7636 的特性：

1.USB PD3.0 認證 TID：1505
2.支持 USB Type -C 協議
- 配置為 DFP（Source）
- 廣播 3A/1.5A 電流
3.支持 USB Power Delivery（PD）3.0 協議
- 集成完整 PD3.0 分層通信協議
- PDO 電壓：5V，9V（U7636A）
- PDO 電壓：5V，9V，12V（U7636B）
-輸出功率高 36W
4.支持 Quick Charge 3.0/2.0 協議
5.支持華為 FCP/SCP 協議
6.支持三星 AFC 協議
7.支持 USB BC1.2 DCP
8.支持 Apple 2.4A 充電規范
9.集成 VBUS 通路低阻抗功率開關管
10.內置 VBUS Discharge 功能
11.支持線損補償功能
12.支持 USB Type-A 和 Type-C 雙口工作模式
13.性
- 過壓/欠壓保護
- 過流保護
- 過溫保護
14.CC1/CC2/DP/DM 過壓保護
15.ESD 特性± 4KV
16. 封裝: TSSOP-16

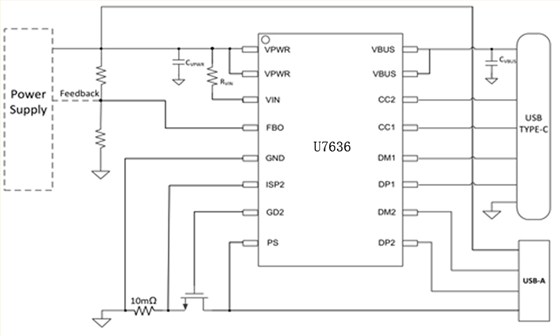

A+C口的18WPD快充協議IC U7636的應用簡圖
