閃充充電時會把熱量轉移到充電頭上，具有更好的安全性，不過由于電流較大，就需要特殊的充電頭和數據線，成本和價格都更高一些。快充技術的兼容性更強，因?yàn)殡娏鬏^低，所以對數據線沒有過高的要求，成本也會更低一些。友恩半導體U6615S就是常用的一款PD/QC快充電源ic！

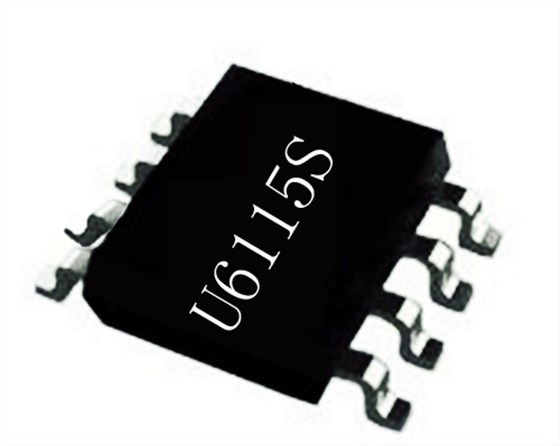

U6615S快充電源ic結合了一個專用的電流模式PWM帶4A/630V MOSFEET的模式控制器。低待機功率、低功耗、低電磁兼容性和低成本。適用于12W范圍內的離線反激變換器輸出功率。

U6615S快充電源ic主要特點：

集成 650V MOSFET

±4% 恒流、恒壓精度

待機功耗<70mW

多模式原邊控制方式

工作無異音

優化的動態響應

可調式線損補償

集成線電壓和負載電壓的恒流補償

集成完善的保護功能：

VDD 欠壓保護 (UVLO)

VDD 過壓保護 (OVP)

逐周期限流保護 (OCP)

短路保護 (SLP) 和 VDD箝位等

U6615S快充電源ic引腳說明：

1 腳GND 芯片參考地。

2 腳VDD 芯片供電管腳。

3 腳FB 反饋輸入管腳。閉環控制時連接于光電耦合器相連，此腳位電壓決定了PWM驅動信號的占空比和CS管腳的關斷電壓。

4 腳CS 電流采樣輸入管腳

5、6、7、8 腳D 內置功率 MOSFET 漏極。

友恩U6615S快充電源ic輸出規格為5、9、12-18W，主要應用于PD/QC市場，VDD-40V max18W。選取正規廠家制造的快充電源ic，可有效提高充電效率，延長電池使用壽命！
