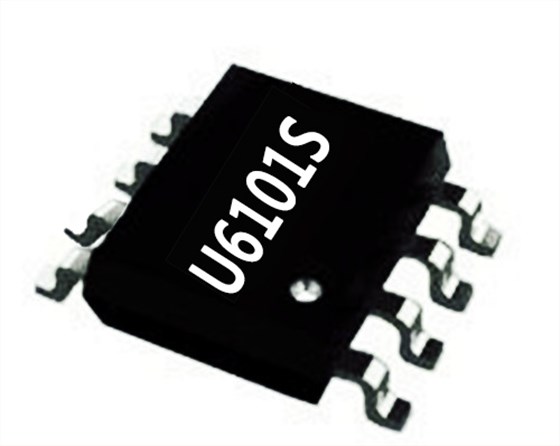

友恩充電器芯片U6101選型參考5V-12A~1A、12V-5A~1A，外推MOS，可兼容多種啟動供電模式。有兩種封裝形式：U6101S采用SOP-8封裝，可替代昂寶OB2269；U6101D采用DIP-8封裝，可替代啟達CR6853。引腳名稱如下：

1 GND 芯片參考地。

2 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

3/7 VDD 芯片供電管腳。

4 SEL 功能復用管腳。橫流恒壓輸出應用時，推薦連接典型值為 10-47nF 電容到 GND 管腳；恒壓輸出應用時，此管腳懸空。

5 NC無連接。

6 CS 電流采樣輸入腳。

8 GATE 圖騰驅動電路管腳，連接外部 MOSFET。

充電器芯片U6101主要特性：

1.獨有的封裝腳位，可兼容多種啟動供電模式

2.支持CDM和CCM的原邊恒流、副邊恒壓

3.SEL懸空：副邊恒壓，輸出過載重啟

4.SEL接電容：副邊恒壓、原邊恒流，輸出過載限流降壓

5.±1%恒壓精度，±4%恒流精度

6.待機功耗＜70mW

7.滿載固定65KHz開關頻率，輕載Burst Mode

8.綠色省電模式工作，優化的環路控制

9.超低啟動和工作電流

10.集成抖頻功能優化EMI

11.智能保護功能

12.VDD欠壓保護 、過熱保護（OTP）、過載保護（OLP）等

13.頻率可外部編程，并內置頻率抖動改善EMI

14.副邊反饋/外驅MOSFET，超低啟動電流

15.管腳浮空保護

16.內置同步斜率補償

17.逐周期電流限制，內置前沿消隱
