友恩半導體開關電源芯片采用一體化方案，全貼片器件、外圍元器件少、散熱功能強的特點增強了保護性能，加之成本優勢和高效的服務，一直深受各大廠商的喜愛。今日推薦一款友恩半導體開關電源芯片U6205D。

開關電源芯片U6205D內置通用初級側CC控制，簡化了隔離電源設計，需要對輸出進行CC調節；帶有混洗的PWM開關頻率固定為65KHz，并調整到很窄的范圍；具有內置綠色和突發模式控制，可實現輕載和零載，可實現低于75mW的待機功耗。

開關電源芯片U6205D支持DCM和CCM的原邊恒流、副邊恒壓控制，適用于離線反激式轉換器應用。DCM和CCM的工作模式其特點如下：

1.CCM連續導通模式：在一個開關周期內，電感電流從不會到0。通俗來講就是電感“從不復位”，意味著在開關周期內電感磁通量從不為0，功率管閉合后，電感中還有電流流過。

2.DCM非連續導通模式（又稱斷續導通模式）：在一個開關周期內，電感電流總會會到0。通俗來講就是電感被“適當復位”，功率管閉合后，電感中電流為0。DCM模式功耗較低，DCM轉換效率較高，屬于能量完全轉換。工作于DCM模式下，輸出電流的紋波比CCM的要大，在電感電流為0時，會產生振蕩現象。

3.工作于CCM模式，輸出電壓與負載電流無關。當工作于DCM模式，輸出電壓受負載影響，為了控制電壓恒定，占空比必須隨著負載電流變化而變化。

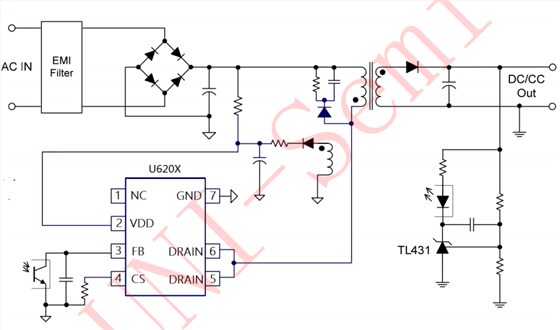

開關電源芯片U6205D是一款高性能電流模式PWM電源開關，適用于離線反激式轉換器應用。友恩半導體堅持集成化和簡單化的發展趨勢，用芯制作，換世界光明。
