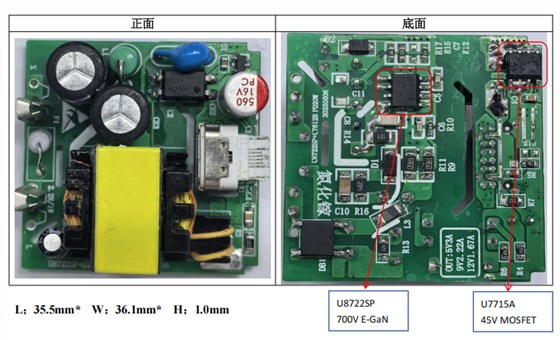

PD20W單壓認證款氮化鎵電源應用方案規格參數：

輸入規格：175V-264V 50Hz

輸出規格：C 口

PD20W：5V3A 、9V2.22A 、12V1.67A

芯片型號：主控氮化鎵電源芯片-U8722SP、同步整流芯片-U7715A、協議-XPD317

主控氮化鎵電源芯片U8722SP特色：

1、集成 700V E-GaN

2、集成高壓啟動功能

3、超低啟動和工作電流，待機功耗 <30mW

4、谷底鎖定模式， 最高工作頻率兩檔可調(220kHz，130kHz)

5、集成 EMI 優化技術

6、驅動電流分檔配置

7、集成 Boost 供電電路

8、集成完備的保護功能：

VDD過壓/欠壓保護 (VDD OVP/UVLO)

輸出過壓保護 (OVP)

輸入欠壓保護 (BOP)

片內過熱保護 (OTP)

逐周期電流限制 (OCP)

異常過流保護 (AOCP)

短路保護 (SCP)

過載保護 (OLP)

過流保護 (SOCP)

前沿消隱 (LEB)

CS 管腳開路保護

9、封裝類型 SOP-7

同步整流芯片U7715A特色：

1、內置 45V MOSFET

2、支持 DCM、QR 和 CCM 工作模式

3、集成高壓供電電路，無需 VDD 輔助繞組供電

4、支持寬范圍輸出電壓應用，特別適用于支持QC、PD 等協議的快充領域

5、支持 High Side 和 Low Side 配置

6、<30ns 開通和關斷延時

7、智能開通檢測功能防止誤開通

8、智能過零檢測功能

9、啟動前 Gate 智能鉗位

10、封裝類型 SOP-8
