在消費電子快速迭代的當下，U8722DE+U7110W PD30W 氮化鎵功率段電源憑借適配手機、平板、耳機等多設備充電需求，成為市場主流選擇。PD30W氮化鎵應用方案，以高集成芯片組合為核心，兼顧效率、小型化與安全性，為電源廠商提供可靠技術支持。

方案介紹及產品特色

U8722DE 是一款集成 E-GaN 的高頻高性能準諧振模式交直流轉換功率開關。芯片集成高壓?jiǎn)?dòng)電路，

可獲得快速啟動功能和超低的工作電流，實現小于 30mW 的超低待機功耗。

U8722DE 的工作頻率最高可達 220kHz，可全范圍工作在準諧振模式。芯片集成峰值電流抖動功能和 驅

動電流可配置功能，可極大的優化系統 EMI 性能。芯片內置 Boost 供電電路，非常適用于寬輸出電壓 的應用場

景。

U8722DE 集成有完備的保護功能，包括：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (VDD OVP)、輸入

欠壓保護 (BOP)、輸出過壓保護 (OVP)、逐周期電流限制 (OCP)、異常過流保護 (AOCP)、過載保護(OLP)、輸

出過流保護 (SOCP)、內置過熱保護(OTP)、前沿消隱(LEB)、CS 管腳開路保護等。

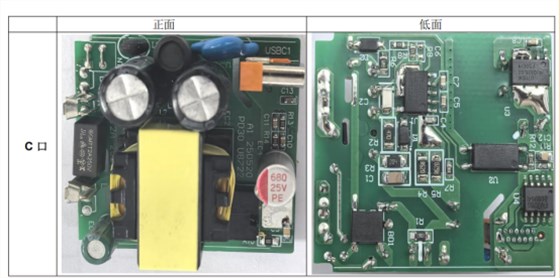

從應用場景來看，友恩PD30W氮化鎵方案憑借小型化、高效率的特點，可廣泛適配多種產品形態。無論是單C PD充電器、還是內置電源模塊的小型電子設備，該方案都能通過簡化的電路設計，幫助廠商縮小產品體積、提升功率密度，同時控制成本，在激烈的市場競爭中打造差異化優勢。PD30W氮化鎵應用方案以“高集成芯片+高效轉換+可靠保護”為核心，既解決了傳統30W電源效率低、體積大的痛點，又滿足了廠商對成本與量產性的需求，是當前消費電子電源領域極具競爭力的技術方案.
