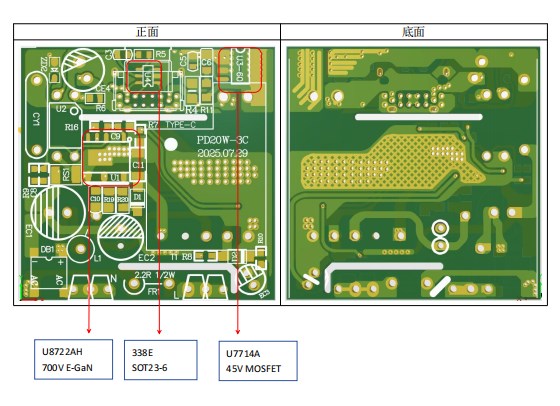

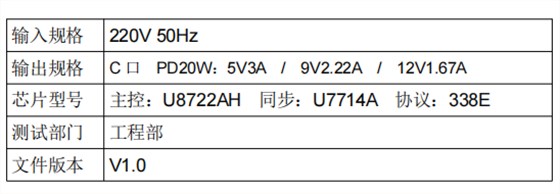

今天，我們為您介紹一款革命性的充電解決方案——單電壓認證款U8722AH+U7714A PD20W氮化鎵應用方案，它以小巧體積、高效性能和卓越安全性，重新定義了20W快充。

方案介紹及產品特色
U8722AH 是一款集成 E-GaN 的高頻高性能準諧振模式交直流轉換功率開關。芯片集成高
壓啟動電路，可獲得快速啟動功能和超低的工作電流，實現小于 30mW 的超低待機功耗。
U8722AH 的工作頻率最高可達 220kHz，可全范圍工作在準諧振模式。芯片集成峰值電流
抖動功能和 驅動電流可配置功能，可極大的優化系統 EMI 性能。芯片內置 Boost 供電電路，非常
適用于寬輸出電壓 的應用場景。
U8722AH 集成有完備的保護功能，包括：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (VDD
OVP)、輸入欠壓保護 (BOP)、輸出過壓保護 (OVP)、逐周期電流限制 (OCP)、異常過流保護
(AOCP)、過載保護(OLP)、輸出過流保護 (SOCP)、內置過熱保護(OTP)、前沿消隱(LEB)、CS 管
腳開路保護等。 特色
1 集成 700V E-GaN
2 集成高壓啟動功能
3 超低啟動和工作電流，待機功耗 <30mW
4 谷底鎖定模式， 最高工作頻率兩檔可調(220kHz，130kHz)
5 集成 EMI 優化技術
6 驅動電流分檔配置
7 集成 Boost 供電電路
8 集成完備的保護功能：
9 VDD 過壓/欠壓保護 (VDD OVP/UVLO)
10 輸出過壓保護 (OVP)
11 輸入欠壓保護 (BOP)
12 片內過熱保護 (OTP)
13 逐周期電流限制 (OCP)
14 異常過流保護 (AOCP)
15 短路保護 (SCP)
16 過載保護 (OLP)
17 過流保護 (SOCP)
18 前沿消隱 (LEB)
19 CS 管腳開路保護
20 封裝類型 HSOP-7

隨著快充技術的普及和氮化鎵成本的優化，氮化鎵快充市場正迎來爆發式增長。U8722AH+U7714A PD20W方案以其優異的性價比和可靠的性能，將成為快充市場的有力競爭者，助力客戶搶占市場先機。
