同步整流芯片U711XW系列（U7116W/7110W），與原U7116 /U7110 內阻是一樣的，但封裝不再是SOP-8，而是采用的ASOP-6，功率擴展到30~45W，推薦輸出電壓3-21V。內部集成有智能開通檢測功能，可以有效防止反激電路中由于寄生參數振蕩引起的同步整流開關誤開通，提高了系統效率及可靠性。具體引腳說明如下：

1 HV I 漏極檢測引腳。HV到Drain建議串聯30~200Ω的電阻，推薦典型值100Ω。

2 VDD P IC 供電引腳，VDD到GND建議放置一個1μF的貼片陶瓷電容。

3、 4、5 GND G IC 參考地。

6 Drain P 內置功率MOSFET漏極。

同步整流芯片U7116W/U7110W主要特點：

*內置 100V MOSFET

*支持反激、有源鉗位反激拓?fù)?/span>

*支持 DCM、QR 和 CCM 工作模式

*集成 180V 高耐壓檢測電路和高壓供電電路，無需 VDD 輔助繞組供電

*支持寬范圍輸出電壓應用，特別適用于支持QC、PD 等協議的快充領域

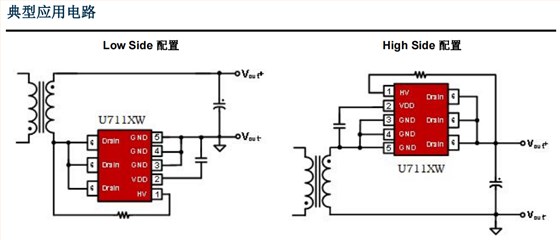

*支持 High Side 和 Low Side 配置

*<30ns 開通和關斷延時

*智能開通檢測功能防止誤開通

*智能過零檢測功能

*啟動前 Gate 智能鉗位

*封裝類型 ASOP-6

同步整流芯片U7116W/U7110W是一款高頻率、高性能、CCM同步整流開關，可以在GaN系統中替代肖特基整流二極管以提高系統效率。U711XW內置有VDD高壓供電模塊，無需輔助繞組供電可穩定工作，系統上支持High Side和Low Side配置，兼顧了系統性能和成本。U711XW 的快速關斷功能可以幫助功率器件獲得較低的電壓應力，可支持?jǐn)嗬m(xù)工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。

同步整流芯片U711XW系列（U7116W/7110W），融合高性能和低能耗等特性，可以輕松化解面對電源效率要求的不斷提高、以及棘手的溫升問題，為客戶提供完美電源解決方案！
