智能手機的飛速發展，讓很多以前經常使用的機器被淘汰。隨著線上支付越來越方便，人們只需要動動手指就可以完成一系列的轉賬支付，全國的ATM機數量也隨之驟減。技術迭代更新如此之快，手機充電器依然是市場的寵兒，就像這顆手機充電器芯片U6773S，備受市場青睞！

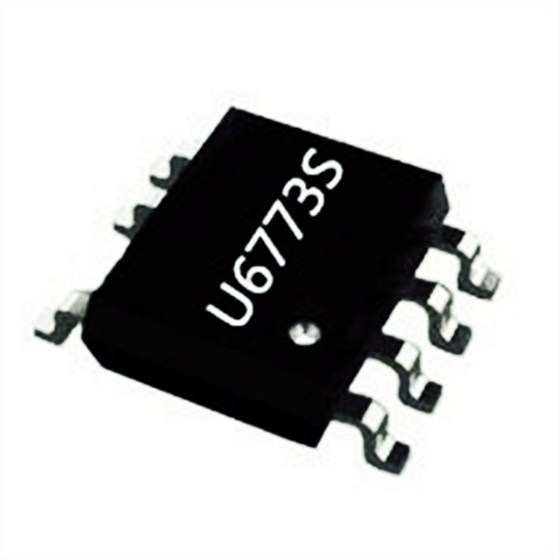

手機充電器芯片U6773S在176VAC-265VAC時推薦輸出功率15W，在85VAC-265VAC時12W，采用SOP-7的封裝，引腳如下：

1 VDD P 芯片供電管腳

2、3 FB I系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于 CV模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS I 電流采樣輸入管腳

5、6 Drain I 內部功率管的漏極

7 GND P 芯片參考地

手機充電器芯片U6773S主要特性：

1. 效率滿足六級能效要求

2. 原邊反饋/內置650V 功率MOSFET

3. 自動補償輸入電壓、電感感量變化，實現高精度

4. 多模式PSR 控制提高可靠性和效率

5. 內置軟啟動，超低啟動電流，管腳浮空保護

6. 優化的動態控制：優異的動態響應能力

7. 優化的環路控制：工作穩定、無異音、SR（同步整流）兼容性高

8. 內置多種保護：

短路保護 (SLP)

芯片過熱保護（OTP）

逐周期電流限制前沿消隱（LEB）

管腳懸空保護

VDD 過欠壓保護和箝位保護

更多手機充電器芯片信息請關注深圳銀聯寶科技，產品質量耐打，還可解鎖超多福利，一起感受科技帶來的魅力！
