這兩年的健身浪潮聲勢浩大，運動結束后的拉伸放松也怠慢不得，因此筋膜槍的市場也穩步增長中。數據顯示，2022年筋膜槍在小型按摩器增長速度中拔得頭籌。筋膜槍的電源管理芯片需求量也顯著增加。想要運動后恢復的時間和效率都有所提高，深圳銀聯寶科技的電源管理芯片U95143可以幫到你！

電源管理芯片U95143主要特點：

■內置超高壓功率 BTJ

■谷底開通、原邊控制、系統效率高

■多模式原邊控制方式

■優異的動態響應

■集成動態三極管驅動電路

■工作無異音

■優化的 EMI 性能

■恒流、恒壓調整率小于 ±5%

■超低待機功耗 <30mW

■CV 模式可編程輸出線壓降補償

■內置完善的保護功能：

輸出短路保護 (FB SLP)

逐周期限流保護（OCP)

前沿消隱 (LEB)

芯片過溫保護 (OTP)

VDD 過壓、欠壓和箝位保護

輸出過壓保護功能 (FB OVP)

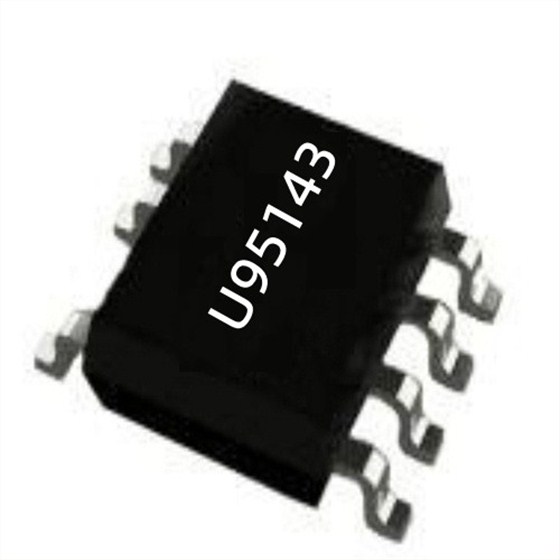

■SOP-7 封裝

電源管理芯片U95143腳位說明：

1 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

2 CS 電流采樣輸入腳。

3 VDD 芯片供電腳。

4 E 內置功率三極管發射極。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

電源管理芯片U95143采用原邊恒流控制 (PSR-CCM)技術，芯片利用FB管腳電壓和CS管腳電壓的時序關系，可以實現高精度的恒流輸出控制。在恒壓輸出模式當系統輸出功率增加且接近恒流輸出控制點時，原邊電感電流達到其最大值。原邊電感電流、變壓器匝比、副邊消磁時間（Tdem）和開關周期時間（Tsw）決定了副邊平均輸出電流。當輸出電流達到原邊恒流控制模塊的輸出基準時，芯片將進入調頻工作模式中，無論輸出電壓低于恒壓輸出基準或者具體如何，只要VDD電壓不低于其關斷電壓芯片將持續工作。在U95143內部，在恒流輸出模式中消磁時間Tdem與開關周期Tsw的比例被嚴格控制為4/7。

電源管理芯片U95143還集成有電源系統單點失效保護，在FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等故障條件下均能實現保護。

產品是否好用，就要看能否經受得住市場的考驗。深圳銀聯寶科技專注電源管理芯片行業十幾年，受到客戶的一致肯定與支持，銷量口碑雙豐收，可信賴、有保障！
