控制板電源常用開關電源芯片U6117引腳功能

隨著科學技術的發展，通信、消費電子類產品等對開關電源需求迅猛增長，開關電源核心控制電路的集成化是開關電源的發展方向。集成脈寬調制模式控制芯片的開關電源具有頻率特性好、線性度高、輸出電壓紋波較小等優點，并在通訊、計算機等領域得了廣泛應用。

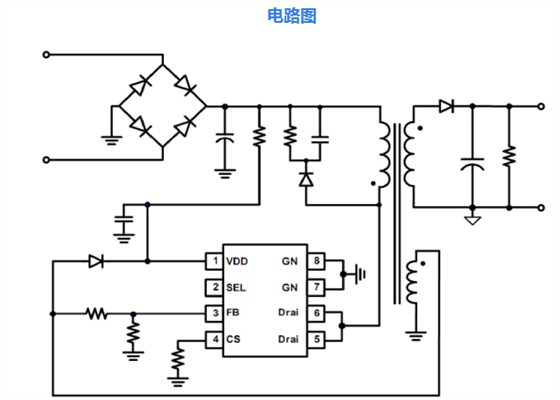

在集成電路這方面，銀聯寶科技也取得了成功，尤其在近期推出的開關電源芯片U6117深受開關電源廠家的熱愛。U6117內部集成了650V的高壓MOSFET，是一種AC—DC脈寬調制開關電源控制芯片，主要用在控制板電源系統。U6117具有集成線損補償與集成線電壓、電感恒流補償兩大技術特點。U6117封裝可選SOP-8或DIP-8。 其U6117的引腳配置有以下特點：

1、VDD腳：芯片電源引腳，VDD的電源電壓是11V-27V

2、SEL腳：選擇降壓或反激式配置。離開這個銷浮動反激式PSR控制，同時綁到GND QR降壓控制

3、FB腳：系統反饋引腳調節兩個CV模式輸出電壓和CC模式輸出電流，基于輔助繞組的反激電壓

4、CS腳：電流感Input Pin

5、Drain腳： 功率MOSFET漏極

6、GND腳：集成電路的基礎
