今年的兩會期間，人大代表們關注芯片行業，聚焦“缺芯”、“國產化”等關鍵詞，為芯片行業未來發展貢獻了許多建議。銀聯寶電子科技積極發展自身優勢，為芯片自主化、國產化添磚加瓦。今天重點介紹這顆期待已久的開關電源芯片U6117！

開關電源芯片U6117是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。同時，U6117 也支持準諧振降壓型 LED 恒流、恒壓輸出應用，僅需將 SEL 管腳短接到 GND 管腳即可。在恒壓輸出模式中，U6117 采用多模式工作方式，即調幅控制 (AM) 和調頻控制 (FM) 相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。

開關電源芯片U6117 典型功率推薦:

■ flyback 原邊反饋應用

U6117S——230VAC：7.5W & 85-265VAC：5.5W

U6117D——230VAC：15W & 85-265VAC：12W

■ Buck 降壓應用

U6117S——175-265VAC：18W(Iout<180mA) & 85-265VAC：10W(Iout<180mA)

U6117D——175-265VAC：25W(Iout<250mA) & 85-265VAC：18W(Iout<250mA)

開關電源芯片U6117管腳功能：

1 VDD 芯片供電腳。

2 SEL降壓型或反激型拓撲配置管腳。SEL 懸空，反激原邊控制；SEL 短接至 GND，準諧振降壓型控制。

3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 Drain 內置功率 MOSFET 漏極。

7-8 GND 芯片參考地。

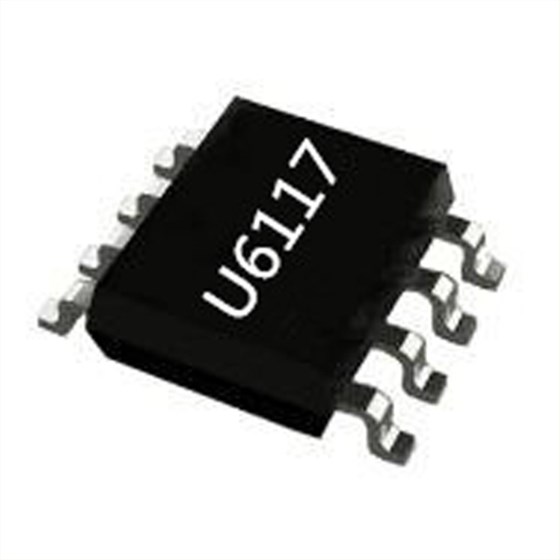

開關電源芯片U6117有SOP-8、DIP-8兩種封裝形式，U6117S SOP-8封裝，U6117D DIP-8封裝。多應用在手機充電器、AC/DC 適配器以及LED照明驅動等領域。
