快充一度讓不少手機用戶患上了“電池健康焦慮癥”。實際上快充對電池健康度的影響非常小，不合理的使用手機行為或充電習慣才是主因。當然，選擇品質上乘的快充電源芯片，可以更有效保護手機電池健康，比如這顆綠色節能的快充電源icU6615S！

深圳銀聯寶科技的快充電源icU6615S結合了一個專用的電流模式PWM帶4A/630V MOSFEET的模式控制器。輸出規格為5、9、12-18W，應用于PD/QC市場，VDD-40V max18W。U6615S低待機功率低功耗、低電磁兼容性和低成本。常應用于12W范圍內的離線反激變換器輸出功率。

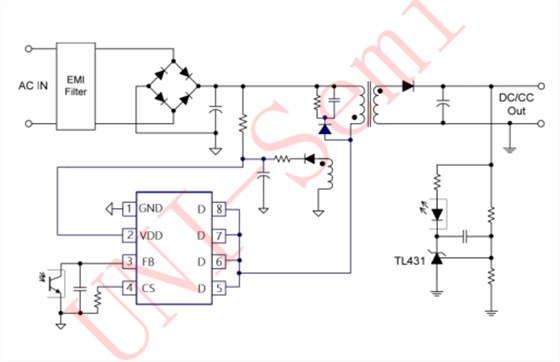

快充電源芯片U6615S引腳說明：

1 腳GND 芯片參考地。

2 腳VDD 芯片供電管腳。

3 腳FB 反饋輸入管腳。閉環控制時連接于光電耦合器相連，此腳位電壓決定了PWM驅動信號的占空比和CS管腳的關斷電壓。

4 腳CS 電流采樣輸入管腳

5、6、7、8 腳D 內置功率 MOSFET 漏極。

快充電源icU6615S主要特點：

集成 650V MOSFET

±4% 恒流、恒壓精度

待機功耗<70mW

多模式原邊控制方式

工作無異音

優化的動態響應

可調式線損補償

集成線電壓和負載電壓的恒流補償

集成有多種保護功能：

VDD 欠壓保護 (UVLO)

VDD 過壓保護 (OVP)

逐周期限流保護 (OCP)

短路保護 (SLP) 和VDD箝位等。

克服電池?fù)p耗焦慮癥最好的方法，就是養成合理的充電習慣，配備優質的快充電源ic。搜索深圳銀聯寶科技，可以給大家提供關于電源芯片的更多幫助！
