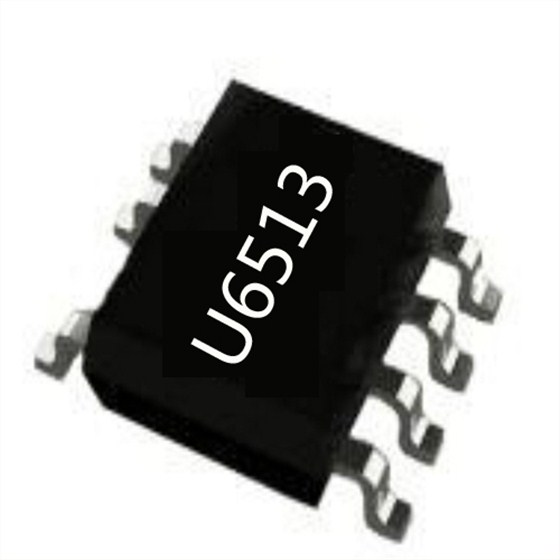

AC-DC的電源適配器開關電源芯片，功率要求10W的，友恩半導體的U6513無論從性能還是成本優勢來看，都是不錯的選擇。

開關電源芯片U6513主要特點：

1.內置超高壓功率 BTJ

2.谷底開通、原邊控制、系統效率高

3.多模式原邊控制方式

4.優異的動態響應

5.集成動態三極管驅動電路

6.工作無異音

7.優化的 EMI 性能

8.恒流、恒壓調整率小于 ±5%

9.超低待機功耗 <30mW

10.CV 模式可編程輸出線壓降補償

11.內置完善的保護功能：輸出短路保護 (FB SLP)、逐周期限流保護（OCP)、前沿消隱 (LEB)

芯片過溫保護 (OTP)、VDD 過壓、欠壓和箝位保護、輸出過壓保護功能 (FB OVP)

12.SOP-7 封裝

開關電源芯片U6513管腳功能描述：

1 VDD 芯片供電腳。

2-3FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

開關電源芯片U6513也能輕松替代許多品牌的多顆料。缺貨的市場適者生存，及時調整方案，就能盡早進入批量生產階段。
