LED照明產品高節能、長使用壽命的優點，在路燈、隧道燈、高桿燈等戶外照明領域都可以得到非常有利的發揮。其更新替換存量市場和新建項目增量市場的需求都呈不斷增長趨勢。銀聯寶科技的LED照明驅動icU6210也被廣泛應用于小功率LED照明驅動中，下面為大家詳細介紹一下！

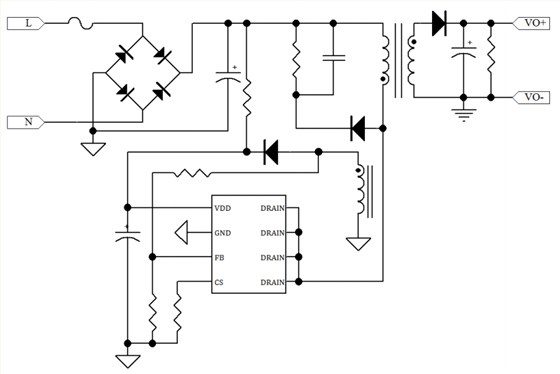

LED照明驅動icU6210在恒壓輸出模式中，采用多模式工作方式，即調幅控制(AM)和調頻控制(FM)相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用U6210可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。

LED照明驅動icU6210主要特點：

1、集成 650V MOSFET

2、±4% 恒流、恒壓精度

3、待機功耗<70mW

4、多模式原邊控制方式

5、工作無異音

6、優化的動態響應

7、可調式線損補償

8、集成線電壓和負載電壓的恒流補償

9、集成完善的保護功能：

短路保護 (SLP)

過溫保護 (OTP)

逐周期限流保護 (OCP)

前沿消隱 (LEB)

管腳懸空保護

VDD 過欠壓保護和箝位保護

10、封裝形式 SOP-8

在原邊控制技術中，當原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，得到輸出電壓反饋信號。LED照明驅動icU6210內部CV電壓采樣時序以及關鍵波形。隨著副邊電流的續流到零，存在著副邊續流二極管導通壓降VF的降低過程。為了通過輔助繞組獲得高精確的輸出電壓信息，芯片內的恒壓采樣模塊屏蔽了由于漏感導致的關斷時刻的電壓振蕩。當恒壓采樣過程結束時，內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度的恒壓輸出。芯片內部恒壓輸出基準為高精度的2V。在恒壓采樣過程中，U6210內部有一可變電流源從FB管腳流出用作線損補償，由此將在FB波形上產生一電壓階梯。當系統進入到過載模式后，隨著輸出電壓的降低FB電壓將降低至內部輸出電壓基準2V以下，之后芯片也將自動進入到恒流輸出模式中。

伴隨著LED照明市場的持續快速發展，LED照明驅動ic市場成長空間越來越廣闊。關注深圳銀聯寶科技，關注更多LED照明驅動ic資訊。
