今天給大家介紹一款適用于30V1A的按摩器電源方案芯片TB3865，廢話不多說 直接放介紹

TB3865是一款優化的高性能高集成的用于反激式變換器的電流模式PWM控制芯片，具備低待機功耗和低成本的優點。正常工作下，PWM開關頻率處于合理的范圍內。在空載或輕載條件下，IC就會工作在“跳周期模式”來減少開關損耗，從而實現低待機功耗和高轉換效率的實現。

30V1A頸按 摩 器 電源方案TB3865的工作原理：

1.采用雙芯片設計，高壓開關管采用雙極型晶體管設計，以降低產品成本；控制電路采用大規模MOS數字電路設計,并采用E極驅動方式驅動雙極型晶體芯片,以提高高壓開關管的耐壓值。

2.內建自供電電路，不需要外部給芯片提供電源，有效的降低外部元件的數量及成本。

3.芯片內集成了高壓恒流啟動電路，無需外部加啟動電阻。

4.內置過流保護電路，防過載保護電路，輸出短路保護電路，溫度保護電路及光藕失效保護電路。

5.內置斜坡補償電路，保證在低電壓及大功率輸出時的電路穩定。

6.內置PWM振蕩電路，并設有抖頻功能，保證了良好的EMC特性。

7.內置變頻功能，待機時自動降低工作頻率，在滿足歐洲綠色能源標準（<0.3W）同時，降低了輸出電壓的紋波。

8.內置高壓保護，當輸入母線電壓高于保護電壓時，芯片將自動關閉并進行延時重啟。

9.內建斜坡電流驅動電路，降低了芯片的功耗并提高了電路的效率。

10.4KV防靜電ESD測試。

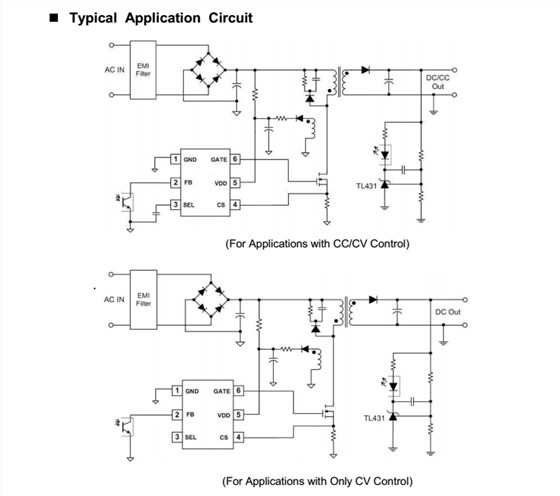

TB3865原理圖如下

是的，這款電源芯片的介紹就到此結束了，如果有需要了解更多的內容，請即刻聯系我們銀聯寶電子，我們也十分歡迎您的訪問。
