1.方案名稱：廣告機電源專用IC用銀聯寶U6101S輸出參數可做12v/12.5A

2.公司：深圳市銀聯寶電子科技有限公司

3.方案概述：此方案適用于廣告機電源IC，反激式電源成本低！

U6101S是一款外驅副邊內置恒流芯片,率、外圍簡單、，適用于85-265V輸入的恒壓 恒流電源IC。認證可做到90W，不認證做非標的可以做150W，比正激的電源IC要省了好多元件。

U6101s電源IC的特性：

1、支持DCM和CCM的原邊恒流、副邊恒壓控制

1）SEL懸空：副邊恒壓，輸出過載重啟

2）SEL接電容：副邊恒壓&原邊恒流，輸出過載限流降壓

2、±1%恒壓精度，±4%恒流精度

3、待機功耗＜70mW

4、滿載固定65KHz開關頻率，輕載Burst Mode

5、綠色省電模式工作，優化的環路控制

6、越低啟動和工作電流

7、集成抖頻功能優化EMI

8、集成線電壓，電感恒流補償持術

9、VDD欠壓保護（UVLO)\VDD過壓保護（OVP)過熱保護（OTP)\逐周期電流限制過載保護（OLP)、前沿消隱（LEB)、CS管腳開路保護

10、封裝可選（SOP-8、DIP-8)

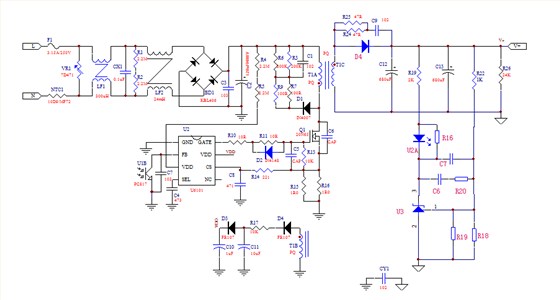

電路圖為90W原理圖
