LED照明驅動電源管理芯片市場，乍一看十分璀璨，但產品參差不齊，就像LED燈那些閃閃發光的各色字體，容易令人眼花繚亂，失去判斷力。到底有哪些被市場認可、品質好又實用的LED照明驅動電源管理芯片呢？下邊就由小編為您推薦一款來自深圳銀聯寶科技的電源管理芯片U6113！

電源管理芯片U6113應用于LED 照明驅動：

#在 40V LED 輸出電壓下：

175~265VAC：120mA 85~265VAC：100mA

#在 60V LED 輸出電壓下：

175~265VAC：100mA 85~265VAC：90mA

電源管理芯片U6113在同一塊晶元上同時集成了高壓功率MOSFET和控制器。U6113內部高度集成的高精度恒流控制電路和完備的保護功能使其適用于LED照明的應用中，是帶有準諧振式的降壓型功率開關器。U6113的工作電流典型值為140uA。如此低的工作電流降低了對于VDD電容大小的要求，同時也可以幫助系統獲得更高的效率。

電源管理芯片U6113芯片內部，只要當內部高壓MOSFET關斷時，5.8V的穩壓器就會從芯片的Drain管腳端抽取一定的電流給VDD電容充電至5.8V；再當內部高壓MOSFET導通的時候，5.8V穩壓器則停止工作而芯片靠VDD電容提供供電以正常運行。由于芯片的工作電流超低，所以利用從芯片Drain管腳抽取的電流足以使其連續穩定地工作。通常情況下，建議使用1uF的VDD電容用以濾除高頻噪聲和作為芯片供電。

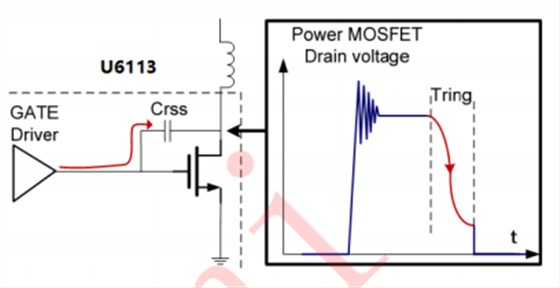

為了保證系統工作在準諧振模式下，電源管理芯片U6113利用檢測流經內部高壓MOSFET漏極和門極間寄生的米勒電容Crss的電流實現電流過零點的檢測。當電感電流續流到零后，電感和高壓MOSFET的輸出電容開始諧振過程。此過程中MOSFET的Drain端電壓開始下降 ，同時會有一由地到MOSFET Drain端的負向電流流經Crss電容。反之，當MOFET關斷Drain端電壓上升時，會有一正向電流流經Crss電容。如圖所示，芯片利用檢測到的流經Crss電容的負向電流實現了電感電流過零點的檢測。

電源管理芯片U6113的CS管腳作為芯片的參考地，同時也用來檢測電感電流峰值。當MOSFET導通時，VDD管腳和CS管腳之間的差分電壓開始下降，當此差分電壓大于峰值電流基準500mV時MOSFET關斷。為了避免MOSFET導通瞬間的噪聲引起錯誤檢測，芯片設計有典型值為500ns的前沿消隱時間，在此時間內逐周期電流限制比較器停止工作且MOSFET不允許關斷。U6113集成有完備的保護功能以保障系統安全可靠的運行，如VDD欠壓保護功能、逐周期電流限制、過熱保護、LED開路和短路保護等。
