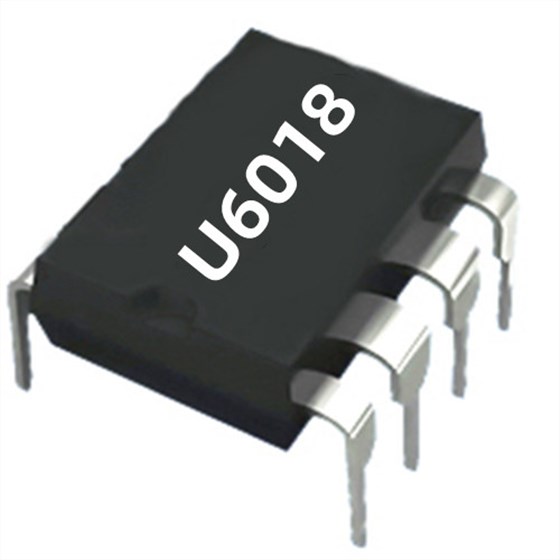

DIP-8 封裝的電源管理ic引腳布局相對簡單，信號傳輸路徑較為直接，有利于減少信號傳輸過程中的干擾和延遲，適合于一些對電氣性能要求不是特別苛刻的低頻、低功率電路應用。電源管理icU6018采用DIP-8封裝，內置通用初級側CC控制，簡化了隔離電源設計，是一款高性能電流模式PWM電源開關，適用于離線反激式轉換器應用。

電源管理icU6018有U6018A和U6018B兩款，在90~264Vac下，U6018A典型功率18W，U6018B典型功率24W；在175-264Vac下，U6018A典型功率25W，U6018B典型功率30W。通常應用于充電器和適配器、電機驅動電源上。

電源管理ic U6018主要特征：

▲支持DCM和CCM的原邊恒流、副邊恒壓控制

▲SEL懸空：副邊恒壓，輸出過載重啟

▲SEL接電容：副邊恒壓&原邊恒流，輸出過載限流降壓

▲±5% CC調控，±1% CV調控與快速動態響應

▲CC算法補償線路變化和變壓器的電感容差

▲±1%恒壓精度，±4恒流精度，待機功耗＜75mW

▲滿載固定65KHz開關頻率，輕載Burst Mode

▲綠色省電模式，優化的環路控制，啟動和工作電流

▲集成抖頻功能優化EMI

▲集成線電壓、電感恒流補償技術

▲集成多項保護功能：

VDD欠壓保護（UVLO）

VDD過壓保護（OVP）

過熱保護（OTP）

逐周期電流限制過載保護（OLP）

前沿消隱（LEB）

CS管腳開路保護

在集成電路開始工作之前，電源管理icU6018只消耗啟動電流（典型的2uA），這允許使用一個大值的啟動電阻來最小化功率損耗，而通過啟動電阻的電流從高壓直流總線給VDD保持電容器充電。當VDD達到VDD_ON（典型的21V)時，U6018X開始切換，ic工作電流增加到1.2 mA（典型）。在變壓器的輔助繞組控制VDD電壓之前，保持電容器繼續供應VDD。當ic進入突發模式時，ic工作電流將進一步下降，從而可以達到小于75 mW的備用功率。

DIP-8 封裝的制造工藝相對成熟，成本較低。同時，由于其引腳間距較大，對焊接工藝的要求相對較低，無論是人工焊接還是采用自動化焊接設備，都能夠比較容易地完成焊接操作，選擇電源管理icU6018，可進一步降低生產成本！
