電子科技的發展迅速，帶動電子產品的多樣性，開關電源芯片多種多樣，銀聯寶U6215電源芯片引腳定義開關電源芯片U6215的引腳圖都是俯視圖，即芯片正面向上，人從上面向下看得到的圖。開關電源芯片一般會在上面有1腳的標記，有的是一個圓點，有的是整個芯片起始腳邊的標記，這個從數據手冊上也能知道。如果IC數據手冊上的圖片不是俯視圖的話，那它一定會在圖片附件進行特殊標示、說明的。7腳的開關電源芯片U6215是四周出管腳的貼片型封裝，按照逆時針方向順序遞增管腳號。

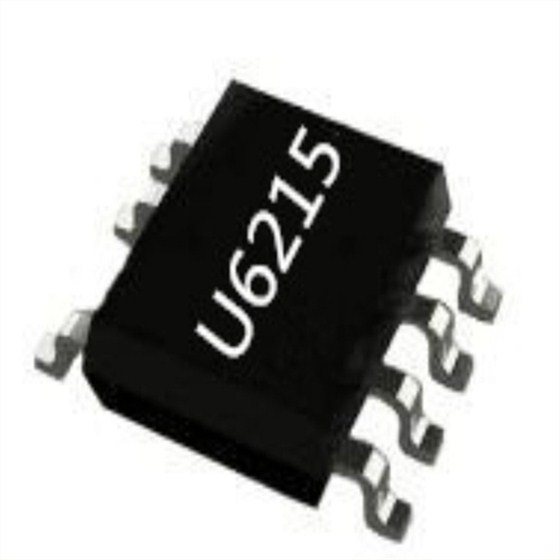

7腳的開關電源芯片U6215的腳位：

l1 VDD表示器件的意思，即器件內部的工作電壓(接電源)，這里是電源引腳。

l2 FB 表示是電壓反饋的意思，這里是系統反饋和準諧振檢測引腳。

l3 NC表示是芯片中NC引腳沒有任何用途，只是限于封裝形式，該引腳存在。這里是無連接。

l4 CS 表示是由控制芯片發出的選擇輸出對象的信號，就相當于選中信號的目的地。這里是電流檢測輸入引腳。

l5-6 C內部電源BJT集電極引腳。

l7 GND表示是就是公共端的意思，也可以說是地，但這個地并不是真正意義上的地。是出于應用而假設的一個地，對于電源來說，它就是一個電源的負極。它與大地是不同的。有時候需要將它與大地連接，有時候也不需要，視具體情況而定。這里是接地引腳。

7腳的開關電源芯片U6215封裝SOP-7的“魔力”特征：

1.內置700V電源BJT

2.的準諧振初級側調節（QR-PSR）控制

3.多模式PSR控制，快速動態響應

4.內置動態基礎驅動器，無噪音運行

5.±4％CC和CV調節，低待機功率<70mW

6.CV模式下的可編程電纜壓降補償（CDC）

7.內置交流電源和負載CC補償

8.內置保護：短負載保護（SLP），逐周期限流（OCP），前沿消隱（LEB），片上熱關斷（OTP），VDDOVP，UVP和鉗位
