受限于設備本身的體積和當下電池技術的瓶頸，電池容量無法顯著突破，快速“補電”成為了眼下解決電量焦慮的最切實可行的解決辦法。深圳銀聯寶今天推薦的是22.5W快充電源芯片應用方案之——U8621+U7610B！

快充電源芯片U8621是一款峰值電流控制方式的PWM電源管理芯片，適用于離線型的反激拓撲開關變換器。U8621內置合封一顆1.9Ω/630V的高壓MOS。芯片設計有完善的多種保護功能和自適應選擇工作模式，使得適用U8621的電源系統具有全負載高效率、低空載損耗、低EMI干擾和高EMS抗干擾、極少外圍應用元件。

快充電源芯片U8621的啟動電流低至10uA,啟動電路的電阻值可以高達4M，這樣使電源系統擁有更低的損耗；芯片靜態電流低至500uA，使得電源系統設計者更加輕松應對能源之星六或者能效六級的能效標準。U8621采用專用的抖頻技術，在中心頻率的±5%范圍內隨機選擇工作頻率，使得電源系統的電磁兼容性能得到極大的。

同步整流芯片U7610B特性：

*內置 60V MOSFET

*支持 DCM、QR 和 CCM 工作模式

*集成高壓供電電路，無需 VDD 輔助繞組供電

*支持寬范圍輸出電壓應用，特別適用于支持QC、PD 等協議的快充領域

*支持 High Side 和 Low Side 配置

*<30ns 開通和關斷延時

*智能開通檢測功能防止誤開通

*智能過零檢測功能

*啟動前 Gate 智能鉗位

*封裝類型 SOP-8

同步整流芯片U7610B的快速關斷功能可以幫助功率器件獲得較低的電壓應力，可支持斷續工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。其內部集成有智能的開通檢測功能，可以有效防止反激電路中寄生參數振蕩引起的同步整流開關誤開通。

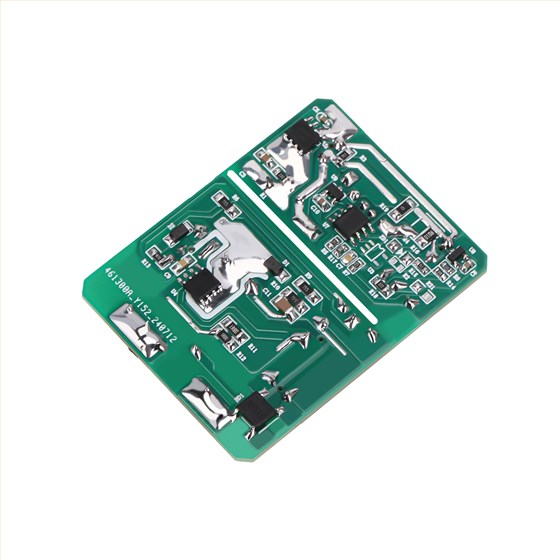

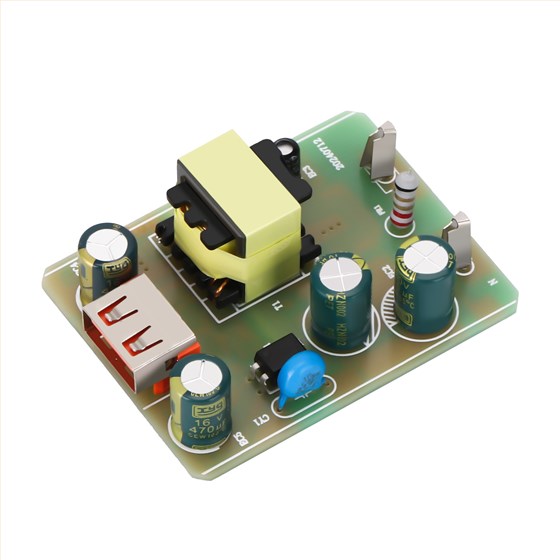

使用同步整流芯片U7610B替代二極管進行次級側整流，大大減少了整流損耗。同時搭配快充電源芯片U8621，集成度更高，在布板方面能節省更多的空間，整個電路設計方案中發熱量更小，安全系數更高！
